Zestaw konstruktorski do badania emisji EMC: ESA1 (LANGER)
System testowy do badnia emisji - dla konstruktorów EMC DESIGN / DEVELOPMENT KIT

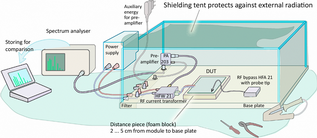

ESA1 to system narzędzi EMC do pomiaru interferencji zespołów i urządzeń. Oprogramowanie CS-ESA umożliwia programistom szybkie i kompleksowe tłumienie zakłóceń wpływających na test maszynowy. Pomiary zakłóceń wykonane na etapie opracowywania za pomocą ESA1 są proporcjonalne do wyników pomiarów dalekiego pola lub pomiarów sztucznych sieci. Za pomocą narzędzi ESA1 można zlokalizować źródła zakłóceń, wykryć efekty i indywidualnie ustalić pomiary EMC. Efekty ulepszeń wprowadzonych przez ESA1 są proporcjonalne do wyników z pomiarów dalekiego pola. ESA1 jest przeznaczony do użytku w miejscu pracy programisty.
INSTRUKCJA OBSŁUGI - zestaw ESA1
Zestaw sond bliskiego zasięgu RF1 składa się z czterech pasywnych sond bliskiego pola do pomiaru pól E i pól magnetycznych od 30 MHz do 3 GHz na zespołach elektronicznych podczas etapu rozwoju. Różne głowice sondujące zestawu RF1 pozwalają na pomiary bardzo blisko zespołów elektronicznych, np. na pojedynczych pinach IC, ścieżkach przewodzących, komponentach i złączach, w celu zlokalizowania źródeł zakłóceń. Orientację pola i rozmieszczenie pola elektronicznego można wykryć poprzez specyficzne użycie sondy bliskiego pola. Sondy bliskiego pola są małe i poręczne. Mają one bieżącą osłonę tłumiącą i dlatego są ekranowane elektrycznie. Można je podłączyć do analizatora widma lub oscyloskopu z wejściem 50 Ω. Nie mają wewnętrznego oporu końcowego.
Film instruktażowy - Zestaw ESA1 - do względnych pomiarów emisji zakłóceń w miejscu powstawania - LINK

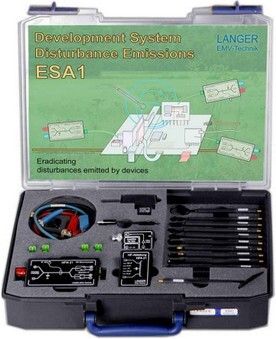

Zestaw zawiera:1x zestaw CS-ESA, oprogramowanie ChipScan-ESA / USB
1x HFW 21, RF Przekładnik prądowy
1x HFA 21, RF Bypass
1x zestaw Z23-1, namiot ochronny (900 x 500 x 400) mm
1x PA 203 BNC, przedwzmacniacz 100 kHz do 3 GHz
1x RF-B 0,3-3, sonda H-Field mini 30 MHz do 3 GHz
1x RF-B 3-2, sonda pola H 30 MHz do 3 GHz
1x RF-E 02, sonda pola elektrycznego 30 MHz do 1,5 GHz
1x RF-E 05, sonda pola elektrycznego 30 MHz do 3 GHz
1x RF-E 10, sonda pola elektrycznego 30 MHz do 3 GHz
1x RF-R 0,3-3, Sonda polowa H mini 30 MHz do 3 GHz
1x RF-R 3-2, sonda pola H 30 MHz do 3 GHz
1x RF-R 50-1, sonda pola H 30 MHz do 3 GHz
1x RF-R 400-1, sonda pola H 30 MHz do 3 GHz
1x RF-U 2,5-2, sonda pola H 30 MHz do 3 GHz
1x RF-U 5-2, sonda pola H 30 MHz do 3 GHz
1x ESA1 acc, Akcesoria
Obudowa 1xESA1, obudowa systemowa
1xESA1 m, ESA1 Set User Manual
W zestawie:
Zestaw CS-ESA - Oprogramowanie ChipScan-ESA / USB
ChipScan-ESA to oprogramowanie zaprojektowane do zdalnego sterowania analizatorem widma. Krzywe pomiarowe są zapisywane i rejestrowane w oprogramowaniu. Użytkownik może następnie połączyć zapisane krzywe z innymi zapisanymi krzywymi, krzywe korekcyjne, funkcje zależne od częstotliwości (krzywe) lub stałe w jedną krzywą. Any n…
HFW 21 - RF Przekładnik prądowy
Przekładnik prądowy RF mierzy prądy o wysokiej częstotliwości w badanym urządzeniu. Wyładowuje prądy na płaszczyźnie uziemienia i umożliwia oddzielne pomiary prądu w trybie wspólnym i prądu w trybie różnicowym. Może to być pomocne w ulepszaniu zasilaczy impulsowych…
HFA 21 - RF Bypass
Zestaw Z23-1 - namiot ochronny ekranowany EMC (900 x 500 x 400) mm
Namiot ekranujący Z23-1 składa się z ramy z osłoną i płyty naziemnej GP 23. Umożliwia ekranowanie zestawu pomiarowego przed zewnętrznymi polami RF lub ekranowanie urządzeń pomiarowych, np. podczas testów ESD. Z przodu namiot można łatwo i szybko otworzyć lub zamknąć…
PA 203 BNC - przedwzmacniacz 100 kHz do 3 GHz
Przedwzmacniacz PA 203 jest przeznaczony do wzmacniania sygnałów pomiarowych, np. słabe sygnały sond bliskiego pola o wysokiej rozdzielczości. Wejście i wyjście PA 203 są realizowane jako 50 Ω BNC (PA 203 BNC) lub złącze SMA (PA 203 SMA).
RF-B 0,3-3 - Sonda pola bliskiego H mini 30 MHz do 3 GHz
Sonda pola H RF-B 0,3-3 jest przeznaczona do ekstremalnie małej detekcji linii pola magnetycznego wchodzących pod kątem 90 ° do końcówki sondy. Cewka wewnątrz głowicy sondy jest ustawiona pod kątem 90 ° od korpusu. Do pomiarów można go ustawić bezpośrednio na mierzonym obiekcie.
RF-B 3-2 - Sonda pola bliskiego H 30 MHz do 3 GHz
Cewka pomiarowa sondy pola RF-B 3-2 H jest ustawiona pod kątem 90 ° do korpusu sondy. Poprzez ustawienie głowicy sondy pionowo, cewka pomiarowa dotyka bezpośrednio powierzchni płytki drukowanej. Umożliwia to stosowanie w miejscach na powierzchni płytek drukowanych, które są typowo…
RF-E 02 - sonda pola bliskiego elektrycznego 30 MHz do 1,5 GHz
Sonda bliskiego pola RF-E 02 wykrywa pola elektryczne, które są generoweane przez struktury magistrali, większe elementy lub powierzchni zasilania. Powierzchnia elektrody na spodzie końcówki sondy wynosi ok. 2 cm x 5 cm. Sonda działa najlepiej w odległości 1 cm - 2 cm od elementu.
RF-E 05 - sonda pola elektrycznego 30 MHz do 3 GHz
Elektroda na spodzie głowicy sondy RF-E 05 ma szerokość ok. 0,5 mm. Pola E taktowanych linii, pinów IC i mniejszych komponentów są dokładnie zlokalizowane.
RF-E 10 - Sonda pola bliskiego E-Field 30 MHz do 3 GHz
Elektroda pod sondą RF-E 10 ma szerokość ok. 0,2 mm, co pozwala zlokalizować nawet najmniejsze źródła pola E, np. prowadzenie ścieżek o szerokości 0,1 mm lub pojedynczych pinów IC w układach scalonych o wysokim punkcie.
RF-R 0,3-3 - Sonda pola bliskiego H mini 30 MHz do 3 GHz
Dzięki małej głowicy sondy RF-R 0.3-3 może mierzyć pola magnetyczne w bardzo wysokiej rozdzielczości. W ten sposób nawet najmniejsze elementy mogą zostać wykryte jako źródła zakłóceń. Ponadto mała głowica sondy nadaje się do pomiarów w trudno
RF-R 3-2 - Sonda pola bliskiego H-Field 30 MHz do 3 GHz
Sonda bliskiego pola RF-R 3-2 służy do pomiaru wysokiej rozdzielczości pól magnetycznych RF bezpośrednio na zespole, np. w zakresie wokół pinów i obudów IC, ścieżek przewodzących, kondensatora odsprzęgającego i komponentów EMC.
RF-R 50-1 - Sonda pola bliskiego H 30 MHz do 3 GHz
Sonda pola RF-R 50-1 H jest przeznaczona do pomiarów w zespołach, urządzeniach lub kablach w odległości do ok. 3 cm. Sonda pola H może identyfikować większe elementy jako źródła zakłóceń.
RF-R 400-1 - Sonda pola bliskiego H 30 MHz do 3 GHz
Ze względu na dużą średnicę (25 mm) sonda pola RF-R 400-1 H jest bardzo czuła i nadaje się do pomiarów w odległości do 10 cm wokół zespołów i urządzeń.
RF-U 2.5-2 - Sonda pola bliskiego H-Field 30 MHz do 3 GHz
Sonda bliskiego pola RF-U 2.5-2 jest przeznaczona do selektywnych pomiarów prądów RF w ścieżkach przewodzących, złączach komponentów, komponentach SMD i kołkach IC. Głowica sondy ma magnetycznie aktywną szczelinę z ok. szerokość 0,5 mm.
RF-U 5-2 - Sonda pola bliskiego H 30 MHz do 3 GHz
Sonda pola RF RF-U 5-2 jest przeznaczona do wykrywania pól magnetycznych na szerokich ścieżkach przewodzących, kablach, złączach, elementach elektronicznych i ich połączeniach. Sonda działa jak zacisk sprzęgający.
ESA1 acc - Akcesoria
Akcesoria ESA1 są niezbędne do korzystania z zestawu ESA1. Obejmują one między innymi następujące elementy: kabel laboratoryjny, kabel pomiarowy, linie pomiarowe, zaciski łączące, blok piankowy, kabel prądu stałego i zasilacz wtykowy.
Obudowa ESA1
ESA1 to system narzędzi EMC do porównawczego pomiaru zakłóceń emitowanych przez zespoły i urządzenia. Dołączone jest oprogramowanie CS-ESA, które zostało zaprojektowane na potrzeby programisty, w celu szybkiego i łatwego śledzenia zakłóceń. ESA1 został zaprojektowany z myślą o przestrzeni roboczej programisty
