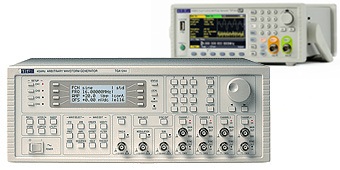

Generatory arbitrary Aim TTi
Prawdziwe arbitralne generatory fal o zmiennej częstotliwości z jednym, dwoma lub czterema kanałami.
Generatory arbitralne / funkcyjne DDS i generatory uniwersalne łączące architektury zegara zmiennego i architektury DDS.
Zdalne sterowanie za pomocą wariantów interfejsów GPIB, RS-232 i LAN (LXI).
Oprogramowanie do generowania i edycji przebiegów.
Seria TGF4000Dwukanałowy generator funkcji arbitralnych z modelami od 40 do 240 MHz
BROSZURA Seria TGF4000
Seria TGA1240True Arbitrary Wave Generators, 40MS / s jeden, dwa lub cztery kanały
BROSZURA Seria TGA1240
Seria TGA12100True Arbitrary Wave Generators, 100MS / s jeden, dwa lub cztery kanały
BROSZURA Seria TGA12100
Seria TGP3100Generator impulsowy i uniwersalny z modelami 25 lub 50 MHz, jedno- lub dwukanałowy
BROSZURA Seria TGP3100
Seria TG251xA / 501xAHigh Performance Function / Arbitrary / Pulse Generator 25MHz lub 50MHz, 1 lub 2 kanały
BROSZURA Seria TG251xA / 501xA

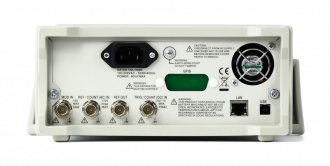

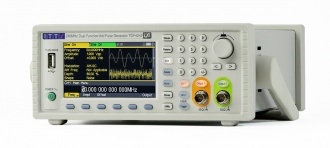

Seria TGF4000 - Generator arbitrary
Seria generatorów funkcyjnych / arbitralnych TGF4000 oferuje możliwość generowania sygnału do 240 MHz na dwóch identycznych kanałach o pełnej wydajności, które mogą działać niezależnie lub w trybie sprzężonym lub w trybie śledzenia. Zapewniona jest precyzyjna kontrola fazy między kanałami z rozdzielczością 0,001 °.
Uwzględniono szeroki zakres wbudowanych przebiegów, a niestandardowe przebiegi arbitralne można stosować przy prędkościach próbkowania do 800MS / si częstotliwości odtwarzania do 80 MHz. Oprogramowanie do generowania i edycji przebiegów arbitralnych na komputerze PC jest dostarczane.
Impulsy o wysokiej rozdzielczości i niskim jitter mogą być generowane do 100 MHz, podobnie jak biały szum o szerokim paśmie. Szeroka gama modulacji jest zapewniona przy użyciu źródeł wewnętrznych i zewnętrznych. Tryby bramkowany, impulsowy i przemiatający mogą korzystać z wewnętrznych lub zewnętrznych źródeł wyzwalania.
Zdalne sterowanie za pośrednictwem sieci LAN zgodnej z USB i LXI (standard) można w razie potrzeby uzupełnić opcjonalnym GPIB.
Modele:
TGF4042 - Dwukanałowy generator funkcji arbitralnych 40 MHz
TGF4082 - Dwukanałowy generator funkcji arbitralnych 80 MHz
TGF4162 - Dwukanałowy generator funkcji arbitralnych 160 MHz
TGF4242 - Dwukanałowy generator funkcji arbitralnych 240 MHz

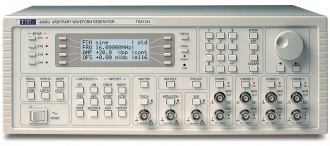

Seria TGA1240 - Generator arbitrary
- 1, 2 lub 4 kanały falowe, niezależne lub połączone.
- 40MS / s 12-bitowa zdolność arbitralnego przebiegu z wykorzystaniem architektury prawdziwej zmiennej częstotliwości zegara.
- Pamięć kształtu fali 64K punktów na kanał.
- Generatory funkcyjne 16 MHz wykorzystujące DDS (bezpośrednia synteza cyfrowa).
- Wiele „standardowych” przebiegów, w tym sinus, kwadrat, trójkąt, haversine, rampa, puls i sin (x) / x.
- Generowanie wzoru ciągu impulsów dla maksymalnie 10 impulsów.
- Złożone funkcje sekwencjonowania i zapętlania przebiegów.
- Szeroki zakres przeszukiwania, AM, przełączanie tonów, sumowanie sygnałów.
- Wyzwalanie międzykanałowe, sumowanie i kontrola fazy.
- Wbudowany generator wyzwalacza, tryby bramkowane i wyzwalane seriami.
- Przełączanie tonów ułatwia precyzyjne generowanie DTMF.
- Dołączony „Waveform Manager Plus” dla oprogramowania Windows.
- Interfejsy GPIB (IEEE-488.2) i RS-232.
Modele:
TGA1241 - True Arbitrary Wave Generators, generator jednokanałowy 40MS / s
TGA1242 - True Arbitrary Wave Generators, generator dwukanałowy 40MS / s
TGA1244 - True Arbitrary Wave Generators, czterokanałowy generator 40MS / s

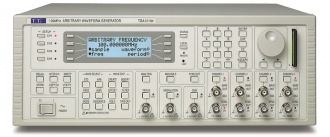

Seria TGA12100 - Generator arbitrary
- 1, 2 lub 4 kanały falowe, niezależne lub połączone.
- 12-bitowa funkcja arbitralnego przebiegu 100MS / s z wykorzystaniem architektury prawdziwej zmiennej częstotliwości zegara.
- Pamięć kształtu fali 1M na kanał.
- Generatory funkcyjne 40 MHz wykorzystujące DDS (bezpośrednia synteza cyfrowa).
- Wiele „standardowych” przebiegów, w tym sinus, kwadrat, trójkąt, haversine, rampa, puls i sin (x) / x.
- Generowanie wzoru ciągu impulsów dla maksymalnie 10 impulsów.
- Złożone możliwości sekwencjonowania i zapętlania przebiegów z wykorzystaniem do 1024 segmentów przebiegów.
- Szeroki zakres przeszukiwania, AM, przełączanie tonów, sumowanie sygnałów.
- Wyzwalanie międzykanałowe, sumowanie i kontrola fazy.
- Wiele generatorów można łatwo zablokować fazowo.
- Wejście zewnętrznego zegara ARB
- Wbudowane narzędzia do tworzenia / edycji przebiegów; dołączone zaawansowane oprogramowanie zewnętrzne dla systemu Windows.
- Wbudowany generator wyzwalacza, tryby bramkowane i wyzwalane seriami.
- Przełączanie tonów ułatwia precyzyjne generowanie DTMF.
- Nieograniczone przechowywanie przebiegów za pomocą kart pamięci CF.
- Interfejsy GPIB (IEEE-488.2), RS-232 i USB.
Modele:
TGA12101 - True Arbitrary Wave Generators, generator jednokanałowy 100MS / s
TGA12102 - True Arbitrary Wave Generators, generator dwukanałowy 100MS / s
TGA12104 - True Arbitrary Wave Generators, generator czterokanałowy 100MS / s
Seria TGP3100 - Generator arbitrary
Seria TGP3100 to prawdziwe generatory impulsów wykorzystujące wszystkie techniki cyfrowe. Mogą replikować możliwości tradycyjnych generatorów impulsów, dodając wiele dodatkowych funkcji, takich jak modulacje impulsów.
Oprócz działania jako generatory impulsów, przyrządy mogą działać jako generatory szumów o wysokiej wydajności oraz jako generatory funkcyjne / arbitralne - co czyni je prawdziwie uniwersalnymi generatorami fal.
- Przebiegi impulsów od 1 mHz do 50 MHz [25 MHz], minimalny czas narastania 5ns [8ns]
- Impulsy, podwójne tętno, wzór tętna i przebiegi PRBS
- Rozdzielczość okresu impulsu, szerokości i opóźnienia 100ps lub 11 cyfr
- Niezależnie zmienne czasy narastania i opadania od 5ns [8ns] do 800 sekund
- Praca asynchroniczna o niskim jitterie, impulsy wyzwalane zewnętrznie lub rekonstrukcja impulsu
- Wysoka moc wyjściowa napędu może zapewnić 20 V pk-pk do 50 omów (niedopasowane)
- Szeroki zakres modulacji impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDM z wykorzystaniem wewnętrznych lub zewnętrznych źródeł modulacji.
- Operacja wyzwalana (liczba serii) lub bramkowana z wykorzystaniem wewnętrznych lub zewnętrznych źródeł wyzwalania
- Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i rozkładem zdefiniowanym przez użytkownika
- Generator arbitralny / funkcyjny z 16 typami fal
- Fale sinusoidalne do 50 MHz [25 MHz]
- Arbitralne przebiegi przy częstotliwości próbkowania 800MS / s i 16-bitowej rozdzielczości pionowej
- Rozbudowana modulacja wewnętrzna / zewnętrzna wszystkich typów przebiegów
- Liniowe i logarytmiczne przemiatania wszystkich typów przebiegów
- Interfejs napędu flash USB zamontowany na panelu przednim
- Interfejsy LAN zgodne z GPIB (opcja), USB i LXI
Modele:
TGP3152 - Generator impulsów i uniwersalny 50 MHz, dwukanałowy
TGP3122 - Generator impulsów i uniwersalny 25 MHz, dwukanałowy
TGP3151 - Generator impulsów i uniwersalny 50MHz, jednokanałowy
TGP3121 - Generator impulsów i uniwersalny 25MHz, jednokanałowy
Seria TG251xA/501xA - Generator arbitrary
- Jeden lub dwa kanały
- Zakres od 0,001 do 50 MHz / 25 MHz; Rozdzielczość 14 cyfr lub 1uHz.
- Standardowe kształty fali obejmują sinusoidę, kwadrat, rampę, puls, sin (x) / x, szum, wykładniczy, logarytmiczny i PRBS.
- Generator prawdziwych impulsów ze zmiennym opóźnieniem i zmiennym wzrostem / spadkiem.
- Dowolne przebiegi do 128 000 punktów z prędkością do 125MS / s.
- Przechowywanie przebiegów za pomocą dysków flash USB.
- Duży graficzny wyświetlacz LCD z jednoczesnym wyświetlaniem tekstu i przebiegu.
- Kompleksowe wewnętrzne i zewnętrzne modulacje cyfrowe, w tym AM, FM, PM, PWM, FSK, BSPK, Sum i PRBS.
- Moc wyjściowa od 20 mV do 20 V pk-pk od 50 omów; plus wielofunkcyjny Aux. na zewnątrz.
- Przechowywanie wielu zestawów instrumentów w nieulotnej pamięci.
- Dołączone oprogramowanie Waveform Manager Plus dla systemu Windows.
- Programowalny przez interfejsy USB i LAN (LXI); GPIB opcjonalny.
Modele:
TG2511A - High Performance Function / Arbitrary / Pulse Generator 25MHz, One Channel
TG5011A - High Performance Function / Arbitrary / Pulse Generator 50MHz, One Channel
TG2512A - High Performance Function / Arbitrary / Pulse Generator 25MHz, dwukanałowy
TG5012A - High Performance Function / Arbitrary / Pulse Generator 50MHz, dwukanałowy
