Przetworniki Elektro-Optyczne - analogowe
Analog
POBIERZ INSTRUKCJĘ - zestawy sond światłowodowych
Sondy światłowodowe służą do przesyłania sygnałów analogowych z testowanego urządzenia pod wpływem zakłóceń EFT / burst. System nadaje się do monitorowania sygnału z komory bezechowej lub przestrzeni testowej EMC. Istnieje możliwość programowania i optymalizacji interfejsu pod kątem EMC, za pośrednictwem optycznego systemu transmisji, tak aby uniknąć wpływu samego interfejsu na całkowity pomiar zakóceń.
Zestaw A100-1Sonda światłowodowa 1-kanałowa, 25 kHz
Zestaw A100-1 służy do oscylacji sygnałów analogowych pod interferencją EFT / ESD / RF. Zestaw jest szczególnie przydatny do pomiaru sygnałów analogowych podczas testowania odporności urządzeń elektrycznych (elektronicznych) (sprzętu) na pola elektromagnetyczne o wysokiej częstotliwości (IEC 61000-4-3 do IEC 61000-4-6). Ten system nadaje się do sterowania sygnałem w komorze bezechowej lub przestrzeni zgodnej z EMC. Zestaw składa się z czujnika, który mierzy sygnał analogowy w badanym urządzeniu i przekształca go na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem kabla światłowodowego do odbiornika optycznego, który następnie przekształca je w sygnały elektryczne. Można je zobaczyć za pomocą oscyloskopu lub mogą służyć do sterowania innymi urządzeniami. Do wykrywania sygnałów w badanym urządzeniu dostępne są różne typy czujników AS100, AS110 lub AS120 z różnymi zakresami pomiarowymi.
Wpływ sygnału zalecanych modeli modulacji dla pól elektromagnetycznych można łatwo wykryć przy pomocy zestawu A100, zestawu A200 i analogowych systemów pomiarowych A300. Twardy i programowy może być zoptymalizowany pod kątem EMC, ponieważ zakłócony sygnał można łatwo wykryć.
Zestaw zawiera:1x AE 100, odbiornik optyczny
1x AS 100, czujnik optyczny (50/10) V DC
1x LWL Ø 2,2 mm 1,5 m, światłowód pojedynczy 1,5 m
1x NT FRI EU, jednostka zasilająca
1x A100-1 acc, Akcesoria
1x futerał A100-1, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:
- Szerokość pasma DC ... 25 kHz
- Częstotliwość próbkowania 125 kb / s
- Rozdzielczość 12 bitów
AE 100 - Odbiornik optyczny
Odbiornik optyczny AE 100 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do typów czujników AS 100, AS 110 i AS 120.
AS 100 - Czujnik optyczny (50/10) V DC
Czujnik AS 100 jest małą sondą analogową stosowaną do niereaktywnych transmisji sygnałów binarnych poza testowane urządzenie podczas interferencji. Jest umieszczony bezpośrednio na płycie PC testowanego urządzenia i jest zasilany testowanym urządzeniem.
Zestaw A100-2
Optical Fiber Probe 2-kanałowy, 25 kHz
Zestaw A100-2 służy do oscylowania sygnałów analogowych pod interferencją EFT / ESD / RF. Zestaw jest szczególnie przydatny do pomiaru sygnałów analogowych podczas testowania odporności urządzeń elektrycznych (elektronicznych) (sprzętu) na pola elektromagnetyczne o wysokiej częstotliwości (IEC 61000-4-3 do IEC 61000-4-6). Ten system nadaje się do sterowania sygnałem w komorze bezechowej lub przestrzeni zgodnej z EMC. Zestaw składa się z dwóch czujników, które mierzą sygnał analogowy w badanym urządzeniu i przekształcają go w sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem kabla światłowodowego do odbiornika optycznego, który następnie przekształca je w sygnały elektryczne. Można je zobaczyć za pomocą oscyloskopu lub mogą służyć do sterowania innymi urządzeniami. Do wykrywania sygnałów w badanym urządzeniu dostępne są różne typy czujników AS100, AS110 lub AS120 z różnymi zakresami pomiarowymi.
Zestaw zawiera:2x AE 100, odbiornik optyczny
2x AS 100, czujnik optyczny (50/10) V DC
2x LWL 2.2 2,2 mm 6 m, światłowód, pojedynczy 6 m
1x NT FRI EU, jednostka zasilająca
1x A100-2 acc, Akcesoria
1x futerał A100-2, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:Szerokość pasma DC ... 25 kHz
Częstotliwość próbkowania 125 ksps
Rozdzielczość 12 bitów
AE 100 - Odbiornik optyczny
Odbiornik optyczny AE 100 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do typów czujników AS 100, AS 110 i AS 120.
AS 100 - Czujnik optyczny (50/10) V DC
Czujnik AS 100 jest małą sondą analogową stosowaną do niereaktywnych transmisji sygnałów binarnych poza testowane urządzenie podczas interferencji. Jest umieszczony bezpośrednio na płycie PC testowanego urządzenia i jest zasilany testowanym urządzeniem.
Zestaw A200-1Sonda optyczna 1-kanałowa, 500 kHz
Zestaw A200-1 składa się z czujnika, który pozwala na wyświetlanie sygnałów analogowych w oscyloskopii w sposób wolny od zakłóceń EFT / ESD / RF. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzone sygnały analogowe na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem światłowodu do odbiornika optycznego, który przekształca je w sygnały elektryczne. Można je zobaczyć za pomocą oscyloskopu lub mogą być używane do sterowania innymi urządzeniami. System nadaje się do monitorowania testowanego urządzenia w komorze bezechowej lub do optymalizacji EMC sprzętu i oprogramowania.
Zestaw zawiera:
Parametry techniczne:
Zestaw zawiera:1x AE 200, odbiornik optyczny
1x AS 200, czujnik optyczny (50/10) V DC
1x LWL Ø 2,2 mm 1,5 m, światłowód pojedynczy 1,5 m
1x NT FRI EU, jednostka zasilająca
1x A200-1 acc, Akcesoria
1x futerał A200-1, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:Szerokość pasma DC ... 500 kHz
Częstotliwość próbkowania 3 Msps
Rozdzielczość 12 bitów
AE 200 - Odbiornik optyczny
Odbiornik optyczny AE 200 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujników typu AS 200.
AS 200 - Czujnik optyczny (50/10) V DC
Czujnik AS 200 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych poza testowanym urządzeniem podczas interferencji. Jest on umieszczony bezpośrednio na płycie PC testowanego urządzenia i jest zasilany testowanym urządzeniem.

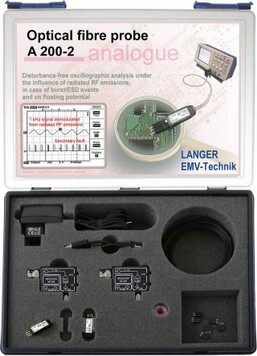

Zestaw A200-2Optical Fiber Probe 2-Channel, 500 kHz
Zestaw A200-2 składa się z dwóch czujników, które umożliwiają potencjalną swobodną transmisję sygnałów analogowych w ramach zakłóceń EFT / ESD / RF. Sygnały są wyświetlane na oscyloskopie. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzone sygnały logiczne na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem światłowodu do odbiornika optycznego, który przekształca je w sygnały elektryczne. Można je zobaczyć za pomocą oscyloskopu lub mogą być używane do sterowania innymi urządzeniami. System nadaje się do monitorowania sygnałów lub testowanych urządzeń w bezechowej komorze lub do optymalizacji EMC sprzętu i oprogramowania.
Zestaw zawiera:
Parametry techniczne:
Zestaw zawiera:2x AE 200, odbiornik optyczny
2x AS 200, czujnik optyczny (50/10) V DC
2x LWL 2.2 2,2 mm 6 m, światłowód, pojedynczy 6 m
1x NT FRI EU, jednostka zasilająca
1x A200-2 acc, Akcesoria
1x futerał A200-2, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:Szerokość pasma DC ... 500 kHz
Częstotliwość próbkowania 3 Msps
Rozdzielczość 12 bitów
AE 200 - Odbiornik optyczny
Odbiornik optyczny AE 200 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujników typu AS 200.
AS 200 - Czujnik optyczny (50/10) V DC
Czujnik AS 200 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych poza testowanym urządzeniem podczas interferencji. Jest on umieszczony bezpośrednio na płycie PC testowanego urządzenia i jest zasilany testowanym urządzeniem.
Zestaw A300-1Sonda światłowodowa 1-kanałowa, 5 MHz
Zestaw A300-1 składa się z czujnika, który pozwala na wyświetlanie w oscyloskopie sygnałów analogowych pod wpływem zakłóceń EFT / ESD / RF. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzone sygnały analogowe na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem światłowodu do odbiornika optycznego, który przekształca je w sygnały elektryczne. Mogą one być prezentowane z oscyloskopem lub mogą służyć do sterowania innymi urządzeniami. System nadaje się do monitorowania testowanego urządzenia w komorze bezechowej lub do optymalizacji EMC dysku twardego i oprogramowania.
Zestaw zawiera:1x AE 300, odbiornik optyczny
1x AS 300, czujnik optyczny, analogowy ± 10 V DC
1x LWL Ø 2,2 mm 1,5 m, światłowód pojedynczy 1,5 m
1x NT FRI EU, jednostka zasilająca
1x A300-1 acc, Akcesoria
1x futerał A300-1, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:Szerokość pasma DC ... 5 MHz
Częstotliwość próbkowania 12,5 Msps
Rozdzielczość 10 bitów
AE 300 - Odbiornik optyczny
Odbiornik optyczny AE 300 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujnika typu AS 300.
AS 300 - Czujnik optyczny, analogowy ± 10 V DC
Czujnik AS 300 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych emitowanych przez testowane urządzenie podczas interferencji. Jest on umieszczony bezpośrednio na płytce PCB testowanego urządzenia i zasilany jest przez testowane urządzenie.
Zestaw A300-2
Sonda optyczna 2-kanałowa, 5 MHz
Zestaw A300-2 składa się z dwóch czujników, które umożliwiają wyświetlanie sygnałów analogowych oscyloskopowych pod wpływem zakłóceń EFT / ESD / RF. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzone sygnały logiczne na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem światłowodu do odbiornika optycznego, który przekształca je w sygnały elektryczne. Mogą one być prezentowane z oscyloskopem lub mogą służyć do sterowania innymi urządzeniami. System nadaje się do monitorowania sygnałów lub testowanych urządzeń w bezechowej komorze lub do optymalizacji EMC twardego dysku i oprogramowania.
Zestaw zawiera:
Parametry techniczne:
Zestaw zawiera:2x AE 300, odbiornik optyczny
2x AS 300, czujnik optyczny, analogowy ± 10 V DC
2x LWL 2.2 2,2 mm 6 m, światłowód, pojedynczy 6 m
1x NT FRI EU, jednostka zasilająca
1x A300-2 acc, Akcesoria
1x futerał A300-2, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:Szerokość pasma DC ... 5 MHz
Częstotliwość próbkowania 12,5 Msps
Rozdzielczość 10 bitów
AE 300 - Odbiornik optyczny
Odbiornik optyczny AE 300 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujnika typu AS 300.
AS 300 - Czujnik optyczny, analogowy ± 10 V DC
Czujnik AS 300 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych emitowanych przez testowane urządzenie podczas interferencji. Jest on umieszczony bezpośrednio na płytce PCB testowanego urządzenia i zasilany jest przez testowane urządzenie.
Zestaw A300-1-350Sonda światłowodowa 1-kanałowa, 5 MHz
Zestaw A300-1-350 składa się z czujnika, który pozwala na wyświetlanie w oscyloskopie sygnałów analogowych pod wpływem zakłóceń EFT / ESD / RF. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzony sygnał na sygnały optyczne. Sygnały optyczne są przesyłane za pomocą kabla światłowodowego. Mogą one być prezentowane z oscyloskopem lub mogą służyć do sterowania innymi urządzeniami. System nadaje się do optymalizacji EMC dla sprzętu i oprogramowania.
Zestaw zawiera:1x AE 300, odbiornik optyczny
1x AS 350, czujnik optyczny, analogowy ± 50 V DC
1x LWL Ø 2,2 mm 1,5 m, światłowód pojedynczy 1,5 m
1x NT FRI EU, jednostka zasilająca
1x A300-1 acc, Akcesoria
1x futerał A300-1, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:
Szerokość pasma DC ... 5 MHz
Częstotliwość próbkowania 12,5 Msps
Rozdzielczość 10 bitów
AE 300 - Odbiornik optyczny
Odbiornik optyczny AE 300 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujnika typu AS 300.
AS 350 - Czujnik optyczny, analogowy ± 50 V DC
Czujnik AS 350 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych emitowanych przez testowane urządzenie podczas interferencji. Jest on umieszczony bezpośrednio na płytce PCB testowanego urządzenia i zasilany jest przez testowane urządzenie.
Zestaw A300-2-350
Sonda światłowodowa 2-kanałowa, 5 MHz
Zestaw A300-2-350 składa się z dwóch czujników AS 350, które pozwalają na wyświetlanie sygnałów analogowych oscyloskopowych pod wpływem zakłóceń EFT / ESD / RF. Zakłócone sygnały można łatwo wykryć. W badanym urządzeniu czujnik przekształca zmierzone sygnały logiczne na sygnały optyczne. Sygnały optyczne są przesyłane za pośrednictwem światłowodu do odbiornika optycznego, który przekształca je w sygnały elektryczne. Mogą one być prezentowane z oscyloskopem lub mogą służyć do sterowania innymi urządzeniami. System nadaje się do monitorowania sygnałów lub testowanych urządzeń w bezechowej komorze lub do optymalizacji EMC twardego dysku i oprogramowania.
Zestaw zawiera:2x AE 300, odbiornik optyczny
2x AS 350, czujnik optyczny, analogowy ± 50 V DC
2x LWL 2.2 2,2 mm 1,5 m, Światłowód Pojedynczy 1,5 m
1x NT FRI EU, jednostka zasilająca
1x A300-1 acc, Akcesoria
1x futerał A300-1, etui systemowe
1x Analog m, Podręcznik użytkownika
Parametry techniczne:
Szerokość pasma DC ... 5 MHz
Częstotliwość próbkowania 12,5 Msps
Rozdzielczość 10 bitów
AE 300 - Odbiornik optyczny
Odbiornik optyczny AE 300 z szeregowym DAC odbiera sygnały optyczne z czujnika i przesyła je jako analogowe sygnały elektryczne za pośrednictwem złącza BNC do oscyloskopu lub skalera. Odbiornik nadaje się do czujnika typu AS 300.
AS 350 - Czujnik optyczny, analogowy ± 50 V DC
Czujnik AS 350 jest sondą analogową do niereaktywnych transmisji sygnałów analogowych emitowanych przez testowane urządzenie podczas interferencji. Jest on umieszczony bezpośrednio na płytce PCB testowanego urządzenia i zasilany jest przez testowane urządzenie.
