Generatory pola mini-wybuchu są szczególnie małe. Służą do identyfikowania i eliminowania słabych punktów w zespołach elektronicznych w fazie rozwoju. Generują impuls lub pole ESD na ich końcówce. Generatory mini-burst są prowadzone ręcznie przez badany sprzęt (na przykład na płytce drukowanej) z końcówkami emitującymi pole zbliżone do powierzchni. Słabe punkty reagują na pulsujące pole i wystąpią niesprawności. Generatory pól impulsowych można zastosować do wybranych pojedynczych sekcji projektu płytki drukowanej, aby zidentyfikować potencjalne słabe punkty (usterki w systemie podłoża, pojedyncze ślady lub kołki IC). Oddzielne sprzężenie magnetyczne (P11 i P12) i elektryczne (P21) pozwala na optymalne dopasowanie środków zaradczych EMC do odpowiedniego słabego punktu.
Film instruktażowy na temat mini generatorów pola serii P1 - LINK
Zestaw zawiera:

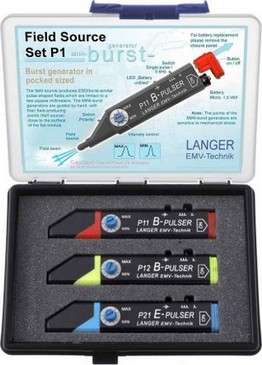

1x P11, generator pola Mini Burst (B)
1x P12, generator pola mini-serii (B)
1x P21, E-mini generator pola
1x Pokrowiec P1, obudowa generatora pól Mini Burst
1x P1 m, P1 Set User Manual
Parametry techniczne:
- Wytworzona siła pola elektrycznego ca. - 100 kV / m
- Wytworzona gęstość strumienia magnetycznego ca. - 1 mT
- Parametr impulsowy:
Czas narastania - 1,8 ns ... 10 ns
Częstotliwość pojedyncza - / 5 kHz
- Napięcie zasilania - 1,5 V / AAA
P11 - Generator pola Mini Burst (B)Mini-generator pola serii P11 tworzy pole magnetyczne zakłócające o średnicy ok. 3 mm na końcu. Zlokalizowane impulsy mogą być przesyłane za pośrednictwem tego pola na powierzchnię płytek drukowanych i elementów pozwalających na słabe punkty.
P12 - Generator pola Mini Burst (B)Mini-generator pola serii P12 tworzy pole magnetyczne zakłóceń, które działa jak zacisk sprzęgający. Pozwala to na połączenie prądu zakłócającego w pojedyncze ścieżki przewodzące, piny IC, elementy SMD i cienkie kable (płaskie kable).
P21 - Generator pola elektrycznego E-mini BurstMini generator pola elektrycznego P21 tworzy na jego końcówce pole elektryczne, które nadaje się do sprzęgania ze ścieżkami przewodzącymi, drutami, szpilkami i komponentami, zwłaszcza elementami SMD, takimi jak rezystory i kondensatory. Można testować pojedyncze przewody płaskich kabli lub styków wtykowych.
Zestaw P23Mini generatory pola E
Instrukcja obsługi - Zestaw P23, Mini generatory pola E
POBIERZ BROSZURĘ - Zestaw P23, Mini generatory pola E
Impuls zakłócający P23 przechodzi i łączy się z testowanymi cyfrowymi wejściami IC, takimi jak Reset, Zegar, Kwarc lub odpowiednie linie sygnałowe. Ekstremalnie cienka końcówka P23 nadaje się do testowania najlepszych konstrukcji.

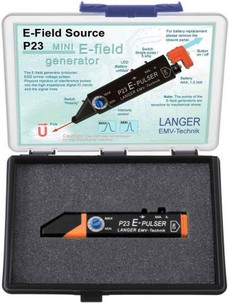

P23 - Generator pola elektrycznego E-mini Burst
Sprzężenie odbywa się pojemnościowo wewnątrz generatora pola. Końcówka generatora pola mini p23 P23 jest umieszczona galwanicznie na badanej szpilce lub linii sygnałowej. Konwencjonalne generatory i stacje testowe mogą być używane do określenia, czy urządzenie spełnia standardową odporność na zakłócenia wymagane przez prawo. Słabe punkty na zgrupowaniu nie mogą jednak być zlokalizowane. Szczegółowe informacje na temat słabej lokalizacji, podatności i rodzaju działania (wrażliwość pola E lub B) są wymagane, aby wyeliminować je u źródła w najprostszy sposób. Poręczne mini generatory pola są zawsze pod ręką, a każdy programista elektroniczny może je wykorzystać do testów w miejscu pracy.
Zestaw zawiera:
1x P23, E-mini generator pola serii
1x futerał A6, futerał systemowy
1x P23 m, P23 Ustaw instrukcję użytkownika
Parametry techniczne:
- Napięcie generatora 1,2 kV
- Pojemność złącza 10 pF
- Parametr impulsowy
Czas narastania 1,8 ns ... 10 ns
Częstotliwość pojedyncza / 5 kHz
- Napięcie zasilania 1,5 V / AAA
P23 - Generator pola elektrycznego E-mini BurstImpuls zakłócający P23 jest sprzężony, poprzez jego końcówkę, z testowanymi cyfrowymi wejściami IC, takimi jak Reset, Zegar, Quarz lub do odpowiednich linii sygnałowych. Ekstremalnie cienka końcówka P23 nadaje się do testowania najlepszych konstrukcji.
Zestaw P11tGenerator pola Mini Burst (B, Trigger)
Instrukcja obsługi - Zestaw P11t, Generator pola Mini Burst (B, Trigger)
Mini-generator pola serii P11t jest narzędziem towarzyszącym rozwojowi do analizy odporności na zakłócenia. Szybkie, przejściowe pola magnetyczne, które wychodzą z jego końcówki, służą do wykrywania słabych punktów na złożeniach. Generator pól mini-serii ma wejście wyzwalające TTL. Sygnały z testowanego urządzenia lub zewnętrznej logiki sterowania mogą być używane do synchronizowania zakłóceń pola magnetycznego. Pozwala to na dokładną analizę odporności złożonych obwodów w określonych warunkach pracy.
P11t - B-mini Burst Field Generator
Zestaw zawiera:

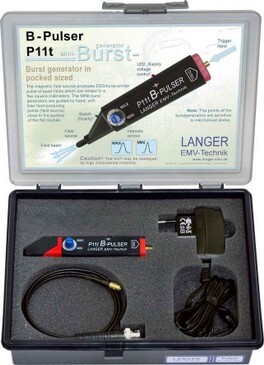

1x P11t, B-mini Burst Field Generator
1x SMB-BNC 1 m, kabel pomiarowy SMB-BNC
1x NT FRI EU, jednostka zasilająca
1x futerał P11t, etui systemowe
1x P11t m, P11t Ustaw instrukcję użytkownika
Parametry techniczne:
- Wejście zewnętrznego wyzwalacza SMB, męski, jack; 5 V TTL
- Wytworzona gęstość strumienia magnetycznego ca. 1 mT
- Parametr impulsowy
Czas narastania 1,8 ns ... 10 ns
Częstotliwość pojedyncza ... 10 kHz
- Opóźnienie impulsu wyzwalającego 3 μs
- Napięcie zasilania 6,5 V ... 15 V
P11t - B-mini Burst Field GeneratorGenerator impulsów mini P11t tworzy pole magnetyczne zakłóceń o wartości ok. Średnica 3 mm na końcówce. Pole i jego sygnały z testowanych urządzeń lub zewnętrznych generatorów sygnałów mogą być synchronizowane za pomocą wejścia wyzwalającego TTL.
P12t setMini Burst Field Generator (B, Trigger)
Podczas fazy rozwojowej generator pola mini P12t może być wykorzystywany do wykrywania słabych punktów na złożeniach. Szybkie przejściowe pole magnetyczne wypływa z końcówki, która jest zgodna z zasadą zacisku sprzęgającego. Generator pól mini-serii ma wejście wyzwalające TLL. Sygnały pochodzące z testowanego urządzenia lub zewnętrznej logiki sterowania mogą być użyte do synchronizacji pola zakłóceń magnetycznych. Pozwala to na dokładną analizę nieczułości zakłóceń złożonych obwodów w określonych warunkach pracy.
P12t - B-mini Burst Field Generator
Zestaw zawiera:
1x P12t, B-mini Burst Field Generator
1x SMB-BNC 1 m, kabel pomiarowy SMB-BNC
1x NT FRI EU, jednostka zasilająca
1x futerał P12t, etui systemowe
1x Instrukcja użytkownika P12t m, P12t
Parametry techniczne:
- Wejście zewnętrznego wyzwalacza SMB, męski, jack; 5 V TTL
- Wytworzona gęstość strumienia magnetycznego ca. 1 mT
- Parametr impulsowy
Czas narastania 1,8 ns ... 10 ns
Częstotliwość pojedyncza ... 10 kHz
- Opóźnienie impulsu wyzwalającego 3 μs
- Napięcie zasilania 6,5 V ... 15 V
P12t - B-mini Burst Field GeneratorMini-generator pola serii P12t tworzy pole magnetyczne zakłóceń, które działa jak zacisk sprzęgający. Pozwala to na połączenie prądu zakłócającego w pojedyncze ścieżki przewodzące, kołki IC, elementy SMD i cienkie kable (płaskie kable).
