Komory Pomiarowe GTEM - pomiary kompatybilnościowe EMC

Komory pomiarowe GTEM dają możliwość wykonywania badań odporności na promieniowanie radiowe i emisji zakłóceń w bardzo szerokim paśmie częstotliwości, w szystko w jednej komorze.

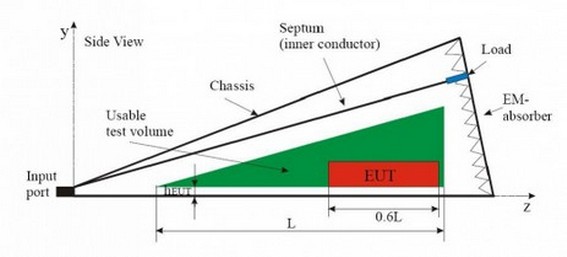

Komora GTEM składa się z obudowy szczelnie ekranowanej i wewnętrznej anteny szerokopasmowej, zakończonej z jednej strony obciążeniem dopasowanym. Obciążenie dopasowane do impedancji anteny wewnętrznej (konstrukcyjnej) posiada oporność 50Ohm. W celu zapewnienia prawidłowego "obciążenia" anteny komory GTEM w niezwykle szerokim paśmie częstotliwości pracy komory stosuje się złożenie różnych technologii:
  • obciążenie rezystorami szerokopasmowymi (najniższe pasmo pracy)                                                    KOMORY GTEMCELL na YouTube
  • obciążenie ferrytowym materiałem pochłaniającym (średnie częstotliwości do ok. 1GHz)
  • obciążenie absorberami piramidanymi (piankowymi, górny zakres częstotliwości pracy)

Komora GTEM umożliwia wykonywanie testów pełnym zakłóceń radiowych,  jednocześnie ekranowanie zapobiega wydostawaniu się emisji radiowych na zewnątrz, oraz ekranuje badane obiekty EUT od zakłóceń zewnętrznych.
Rozmiar / typ komory GTEM jest definiowany jako największa wysokość obszaru roboczego - odległość liinii antenowej SEPTUM od podłogi komory. Na przykład komora o rozmiarze 1750 posiada maksymalną odległość SEPTUM od podłogi komory równą 1750mm (1.75m).

Użyteczne pasmo pracy komory wynosi typowo DC - 20GHz. Komora GTEM pozwala na uzyskanie wysokich wartości natężenia pola przy stosunkowo małej mocy generatorów w.cz. służących do "opromieniowania" badanych obiektów i sprawdzania ich odporności na pole w.cz. Komory mogą posiadać różne wymiary - zależnie od potrzeb. Komory GTEM są  uznaną, ekonomiczną alternatywą w stosunku do tzw. Otwartego Pola Pomiarowego lub komór bezodbiciowych. Przy wyborze rozmiaru komory należy zwrócić uwagę na wielkość obszaru "Pola Jednorodnego"  - "Uniform Field", który określa największe wymiary badanych urządzeń. Wbudowana antena (Septum) umożliwia wykonywanie testów emisyjności i odporności badanych obiektów. Ze względu na duży ciężar komory przydatne jest zastosowane "podwozie", tak aby można było przesuwać komorę w pomieszczeniu. Opis komór GTEM wg WIKIPEDIA

*  Określenie mocy źródła sygnału w.cz. niezbędnej do uzyskania odpowiedniego natężenia pola do badań odporności (Immunity): LINK (pdf).  Dla większości standardów potrzebny jest sygnał z 80% modulacji AM.

Wszystkie sygnały wchodzące i wychodzące na zewnątrz komory powinny przechodzić przez odpowiednie filtry, co zapewnia utrzymanie odpowiedniej szczelności elektromagnetycznej środowiska pomiarowego. Nawet przewody światłowodowe muszą przechodzić przez odpowiednio ukształtowane kanały - falowody (mosiężne złacze na zdjęciu obok).

Oddzielnego filtrowania wymaga także zasilanie sieciowe badanych urządzeń, standardowo komory są wyposażane w filtry sieciowe 2x16A/230V, opcjonalnie - inne filtry zasilania.



Komory testowe GTEM (ekranowane, bezodbiciowe)

Komora GTEM 250A-F, GTEM 250A-F-V, GTEM 250 A-F-SAE, GTEM 250 A-F-V-SAE  BROSZURA (pdf)

Oznaczenia komór GTEM: A - Assembled (zmontowana), F - z dodatkowymi pochłaniaczami ferrytowymi, V- pionowa (vertical)


SPECYFIKACJE TECHNICZNE komór GTEM
Zakres częstotliwości: DC - 20GHz

Objętość pomiarowa: 20 x 20 x 15cm
Wejście w.cz.: złącze N UG-21 lub 7/16"
S11: <-14dB in 80 MHz-4GHz
Absorbery: 250mm
Wymiary zewnętrzne: 1250mm (D) x 640mm (W) x 440mm (S)
Wymiary drzwi: 200 x 300mm

Okno: 24 x 14cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 15cm wysokości

Komora jest dostarczana w całości - koszt montażu = 0,-                Zgodność z normami: IEC/EN 61000-4-20, SAE J1752/3, IEC 62132-2 and IEC 61967-2


Prezentacja komory GTEM 250 - WIDEO
Osprzęt - złącza komory GTEM250


Testowanie Układów Scalonych w komorze  GTEM250 A-F-SAE:       OPCJA SAE - Broszura pdf

jest specjalnie przystosowana do testowania układów scalonych. Posiada dodatkowe drzwi o wymiarach 80 x 80mm lub 100 x 100mm. Układy scalone lub płytki PCB są mocowane w taki sposób, że stają się "częścią" sciany bocznej komory GTEM


.

Komora GTEM 400 A   , GTEM 400 K


Komora GTEM 450    Broszura (pdf)


Komora GTEM 450V  Broszura (pdf)

SPECYFIKACJE TECHNICZNE komory GTEM450


Zakres częstotliwości: DC - 20GHz

Objętość pomiarowa: 35x40x20cm (400), 34x40x27,5cm (400 i 450V)
Maksymalna moc wejściowa:1kW/2,5kW
Wejście w.cz.: złącze N
S11: <-14dB przy 80MHz - 4GHz
Absorbery: 400mm (400), 450mm (450)
Wymiary zewnętrzne: 238cm (D) x 122cm (W) x 83cm (S)
Wymiary drzwi: 40x40cm
Konstrukcja: nierdzewna stal galwanizowana


Komora dostarczana w całości - Koszt montażu = 0,-


.
Komory GTEM mogą być wykonywane w wersjach poziomych i pionowych, poniżej komory w wersji pionowej:

Komora GTEM-500 FV dodatkowo wyposażona w płytki ferrytowe na spodzie i 45 cm hybrydowych piramidalnych absorberów z pianki węglowej (RAM)
Komora GTEM 550F     Broszura (pdf)
SPECYFIKACJE TECHNICZNE dla serii 500-550

Zakres częstotliwości: DC - 20GHz

Objętość pomiarowa: 35x40x27cm
Maksymalna moc wejściowa:1kW/2,5kW
Wejście w.cz.: złącze N
S11: <-14dB przy 80MHz - 4GHz
Absorbery: 550mm
Wymiary zewnętrzne: 238cm (D) x 122cm (W) x 83cm (S) + 15cm wózek
Wymiary drzwi: 40x40cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 35cm wysokości + ferryt

Komora dostarczana w całości - Koszt montażu = 0,-


Komora jest umieszczona na specjalnym stelażu z kółkami zo ułatwia przemieszczanie komory wewnątrz laboratorium.

Gtem500FV (with Ferrite and Hybrid absorbers

.
Komory GTEM mogą być wykonywane w wersjach poziomych i pionowych, poniżej komory w wersji pionowej:


Komora GTEM 550F     Broszura (pdf)


Komora GTEM 550VF   Broszura (pdf)
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Objętość pomiarowa: 35x40x27cm
Maksymalna moc wejściowa:1kW/2,5kW
Wejście w.cz.: złącze N
S11: <-14dB przy 80MHz - 4GHz
Absorbery: 550mm
Wymiary zewnętrzne: 238cm (D) x 122cm (W) x 83cm (S) + 15cm wózek
Wymiary drzwi: 40x40cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 35cm wysokości + ferryt

Komora dostarczana w całości - Koszt montażu = 0,-


Komora jest umieszczona na specjalnym stelażu z kółkami zo ułatwia przemieszczanie komory wewnątrz laboratorium.


.

Komora GTEM 750 Broszura (pdf)


SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz
Maksymalna moc wejściowa:1kW/2.5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz
Absorbery: 750mm
Wymiary zewnętrzne: 400x220x150cm + 70cm wózek
Wymiary drzwi: 60x60cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 65cm wysokości

Komora może być dostarczona w całości - koszt montażu = 0,-


.

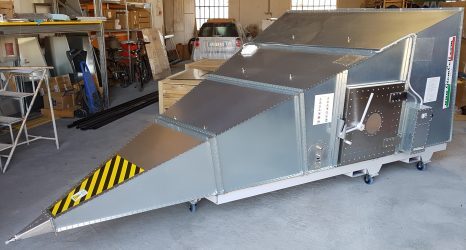

Komora GTEM 800 Broszura (pdf)


Komora GTEM 800F Broszura (pdf)
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz
Maksymalna moc wejściowa:1kW/2.5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz
Absorbery: 800mm
Wymiary zewnętrzne: 400x220x150cm + 70cm wózek
Wymiary drzwi: 60x60cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 55cm wysokości (800), 35cm (800F) w wersji 800F u dołu znajdują się płytki ferrytowe

Komora może być dostarczona w całości - koszt montażu = 0,-


Komora GTEM GTEMCELL
.

Komora GTEM 1000 Broszura (pdf)
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N lub 7/16"
S11:
<-14dB przy 80MHz - 4GHz
Absorbery: 1000mm
Wymiary zewnętrzne: 500x271x188cm + 25cm wózek
Wymiary drzwi: 80x80cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 65cm wysokości

.

Komora GTEM 1100 Broszura (pdf)
Komora GTEM 1100F Broszura (pdf)
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N lub 7/16"
S11:
<-14dB przy 80MHz - 4GHz
Absorbery: 1100mm
Wymiary zewnętrzne: 500x271x188cm + 25cm wózek
Wymiary drzwi: 80x80cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana węglem 45cm wysokości (piramidki) (1100F) / 55cm wysokości (1100)

.

Komora GTEM 1250 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 95 x 95 x 80cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 1250mm
Wymiary zewnętrzne: 610cm (D) x 325,6cm (W) x 215,6cm (S)+25cm wózek
Wymiary drzwi: 80 x 120cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 65cm wysokosci


.

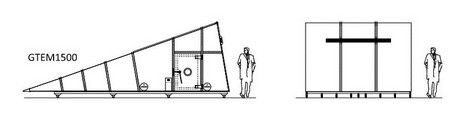

Komora GTEM 1300 Broszura pdf
SPECYFIKACJE TECHNICZNE
Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 95 x 95 x 80cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 1300mm
Wymiary zewnętrzne: 610cm (D) x 325,6cm (W) x 215,6cm (S)+25cm wózek
Wymiary drzwi: 80 x 120cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 55cm wysokosci


.

Komora GTEM 1500 Broszura pdf
SPECYFIKACJE TECHNICZNE
Zakres częstotliwości: DC-20GHz

Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
, opcjonalnie 7/16
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 1500mm
Wymiary zewnętrzne:
710x358x255cm+25cm wózek
Wymiary drzwi: 800 x 1
200mm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 65cm wysokosci


.

Komora GTEM 1600 Broszura pdf
SPECYFIKACJE TECHNICZNE
Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 95 x 95 x 80cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 1600mm
Wymiary zewnętrzne: 710cm (D) x 358cm (W) x 255cm (S)+25cm wózek
Wymiary drzwi: 80 x 120cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 55cm wysokosci


.

Komora GTEM 1750 Broszura (pdf)
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC-20GHz
Wysokość septum (anteny) : 1750mm
Maksymalna przestrzeń pomiarowa: 32x132x100cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N,
WFS<1.5
Wymiary zewnętrzne: 820cm (D) x 428cm (W) x 283cm (S) + 25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 65cm wysokosci


.

Komora GTEM 1800 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 95 x 95 x 80cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 1800mm
Wymiary zewnętrzne: 82cm (D) x 428cm (W) x 238cm (S)+25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 55cm wysokosci


.

Komora GTEM 2000 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC-20GHz
Wysokość septum (anteny) : 2000mm
Maksymalna przestrzeń pomiarowa: 150cm x 150cm x 100cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
Wymiary zewnętrzne: 933cm (D) x 480.5cm (W) x 306cm (S) +25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 65cm wysokosci


.

Komora GTEM 2100 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 155 x 155 x 100cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 2000mm
Wymiary zewnętrzne: 933cm (D) x 480,5cm (W) x 306cm (S)+25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 55cm wysokosci


.

Komora GTEM 2500 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 180 x 160 x 100cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 2500mm
Wymiary zewnętrzne: 1100cm (D) x 566cm (W) x 361cm (S)+25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 65cm wysokosci


.

Komora GTEM 2600 Broszura pdf
SPECYFIKACJE TECHNICZNE

Zakres częstotliwości: DC - 20GHz

Maksymalna przestrzeń pomiarowa: 200 x 160 x 100cm
Maksymalna moc wejściowa: 1,5kW/2,5kW
Wejście w.cz.: złącze N
S11:
<-14dB przy 80MHz - 4GHz

Absorbery: 2600mm
Wymiary zewnętrzne: 1100cm (D) x 566cm (W) x 361cm (S)+25cm wózek
Wymiary drzwi: 100x160cm
Konstrukcja: nierdzewna stal galwanizowana,
pianka poliuretanowa nasycana weglem 55cm wysokosci
