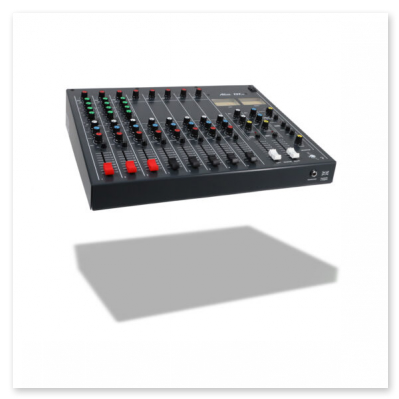

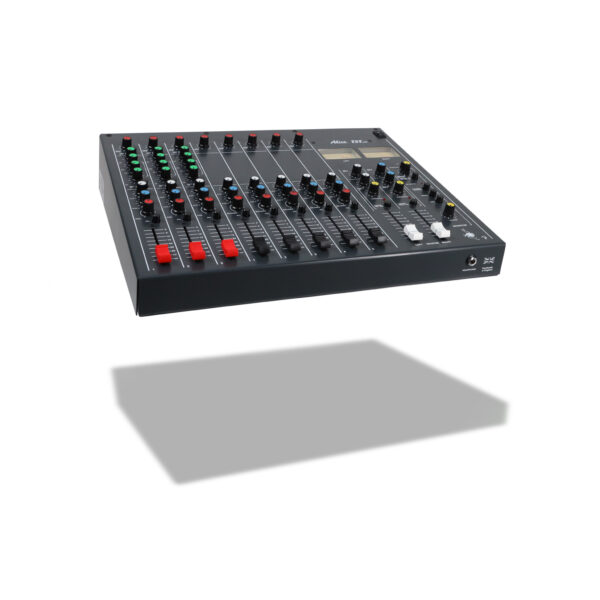

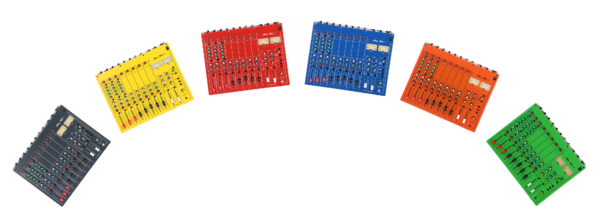

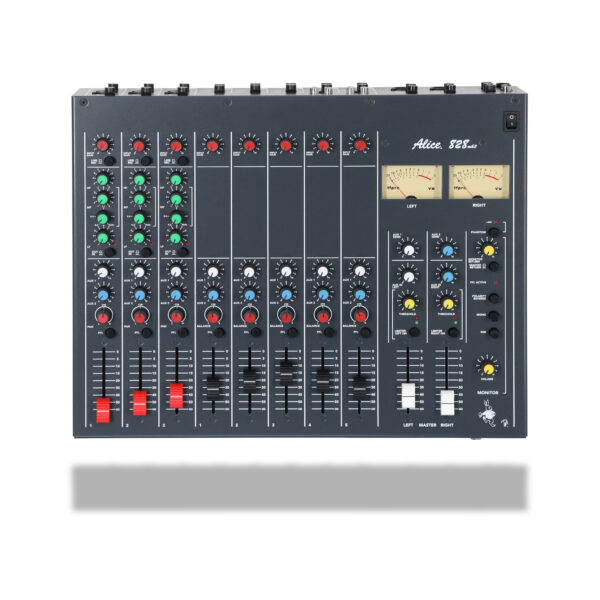

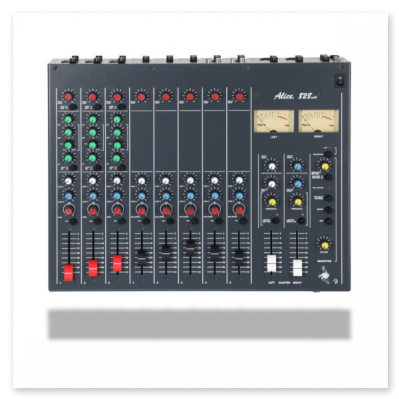

Mikser Alice 828 Mk3
Mikser serii 828 wszedł do produkcji w fabryce Alice w Windsor w 1976 roku. Ostatni wyprodukowano tam w 1986 roku. Mk3 został zaprojektowany przez Teda Fletchera w 2019 roku, a produkcja ruszyła pod koniec 2020 roku.
PROJEKT
Oryginalnymi projektantami byli Ted Fletcher, Eric Keene i Byron Davis, dyrektorzy techniczni Alice Company. Mk3 bazuje na oryginalnym projekcie z 1976 roku oraz 44-letnim doświadczeniu w branży audio.
WZMACNIACZ MIKROFONOWY
Wzmacniacz wejściowy posiada wejście transformatorowe zarówno dla wejścia mikrofonowego, jak i liniowego, z przełączanym zasilaniem fantomowym ze wskaźnikiem LED.
Poziomy -60dB i -20dB mogą być obsługiwane z mikrofonu i linii.
SEKCJA EQ
Korektor kanału mono jest dyskretną wersją układu Baxandall EQ w klasie A z przełącznikiem wejścia/wyjścia EQ i wskaźnikiem LED. Przemiatanie średniej częstotliwości obejmuje od 400 Hz do 3,5 kHz, a podniesienie i odcięcie wynosi 14 dB.
SUWAK KANAŁU i ROUTING
Fader kanału to 60mm precyzyjny fader ALPS, który steruje parą regulatorów Aux (jedną przed i jedną po tłumiku), obrotowym regulatorem panoramy i bezpośrednim wyjściem kanału, które pojawia się na tylnym panelu końcowym jako standardowe gniazdo (niezbalansowane przy nominalnym poziomie zerowym ).
Blokujący przełącznik PFL kieruje dźwięk przed tłumikiem do systemu monitorowania.
KANAŁ STEREO
Para standardowych złączy typu jack na panelu końcowym obsługuje każdy kanał stereo. Kontrola wzmocnienia wejściowego obsługiwała poziomy powyżej -20dB, a wersja z wejściem RIAA z wkładki magnetycznej jest dostępna za pośrednictwem złączy RCA, jeśli jest to określone.
Fader stereo jest precyzyjnym faderem ALPS, a kanał ma wysyłki Aux i PFL (mono) jako kanał mono. Wzmocnienie wejściowe kanału stereo jest regulowane w szerokim zakresie, aby dostosować się do wszystkich poziomów głośności wejść.
GRUPA i OGRANICZNIKI
Ted FletcherMiksowanie z kanałów mono i stereo jest pasywne, miksując do pary dyskretnych ograniczników tranzystorowych klasycznej konstrukcji 828.
Każdy ogranicznik posiada przycisk wejścia/wyjścia oraz diodę LED wskazującą aktywację. Kolejna dioda LED pokazuje, kiedy ogranicznik działa na sygnał audio. Wielkość działania limitującego jest ustalana przez kontrolę progową.
Główne wyjście za suwakami głównymi ALPS odbywa się za pośrednictwem równoległych wzmacniaczy zintegrowanych i transformatorów wyjściowych.
Istnieją dodatkowe wejścia liniowe Aux bezpośrednio do szyny miksowania i wzmacniaczy wyjścia liniowego dla kanałów przed i po Aux z kanałów.

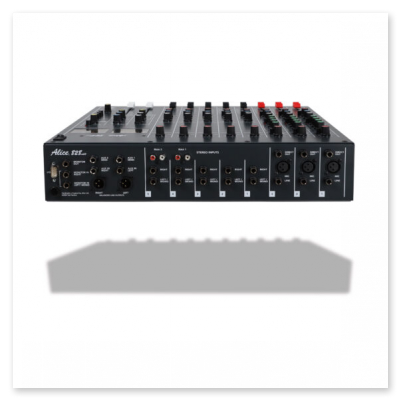

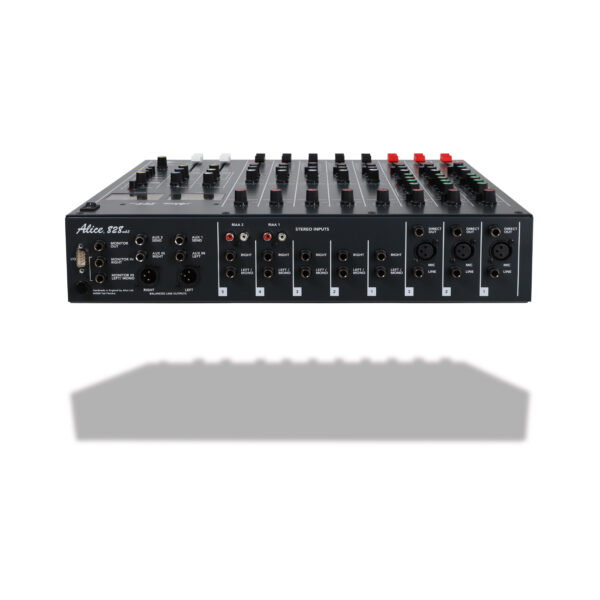

Wyjścia liniowe są przez złącza XLR, inne wyjścia i wejścia są za pomocą standardowych gniazd 1/4″.
MONITOROWANIE
Wszystkie aktywne obwody w ścieżce sygnału to dyskretne tranzystory wykorzystujące technologię „przez otwór”, nawiązującą do oryginalnych obwodów Mk1, jednak sekcja monitora została przekonwertowana na technologię montażu powierzchniowego.
Monitorowanie odbywa się do gniazda jack stereo 1/4″ na tylnym panelu, które jest przerywane zarówno przez PFL, jak i przez system wyciszania, a także przez gniazdo słuchawkowe 1/4″ na panelu przednim, które jest przerywane przez PFL.
Dim, mono i odwrócona polaryzacja wpływają na oba wyjścia. Kolejne wejście stereo aux monitora i kontrola wzmocnienia mają pierwszeństwo przed wyjściami monitora.
Pomiar odbywa się za pomocą podświetlanych mierników VU i rejestrów PFL na obu miernikach.
MOC
W przeciwieństwie do oryginału, nowy Mk3 jest zasilany z sieci za pomocą zasilacza impulsowego działającego z dowolnego napięcia sieciowego. Zasilanie to działa z bardzo wysoką wydajnością, prawie nie wytwarzając ciepła. (W rzeczywistości lampy w oświetleniu licznika zużywają tyle samo energii, co reszta miksera!).
WYDAJNOŚĆ
Wydajność techniczna 828 Mk3 została zaprojektowana i nadaje się do profesjonalnego użytku w produkcji nagrań, nadawania i komunikacji.
WERSJE
W 2021 roku mikser będzie dostępny z wejściami RIAA, miernikami PPM, a 1228S będzie dostępny w połowie lata.
BUDOWA
Korpus miksera wykonany jest ze stali 1,6 mm, co zapewnia super wytrzymałą ramę dla elektroniki, która jest zbudowana na oddzielnych pionowych płytkach drukowanych połączonych zdejmowanym kablem taśmowym. Okablowanie wewnętrzne jest zminimalizowane poprzez dopasowanie wszystkich złączy do płytek drukowanych.
Stalowa konstrukcja zapewnia wydajny całkowity ekran magnetyczny, aby zminimalizować wszelkie możliwości zakłóceń elektrycznych lub magnetycznych.
Mikser ma wymiary 460 X 306 X 100 mm i waży 7,2 kg. Pobór mocy jest mniejszy niż 5 watów.

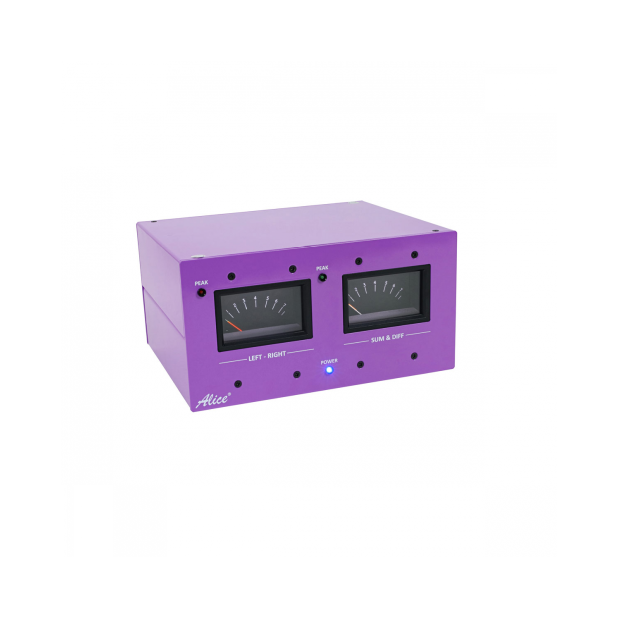

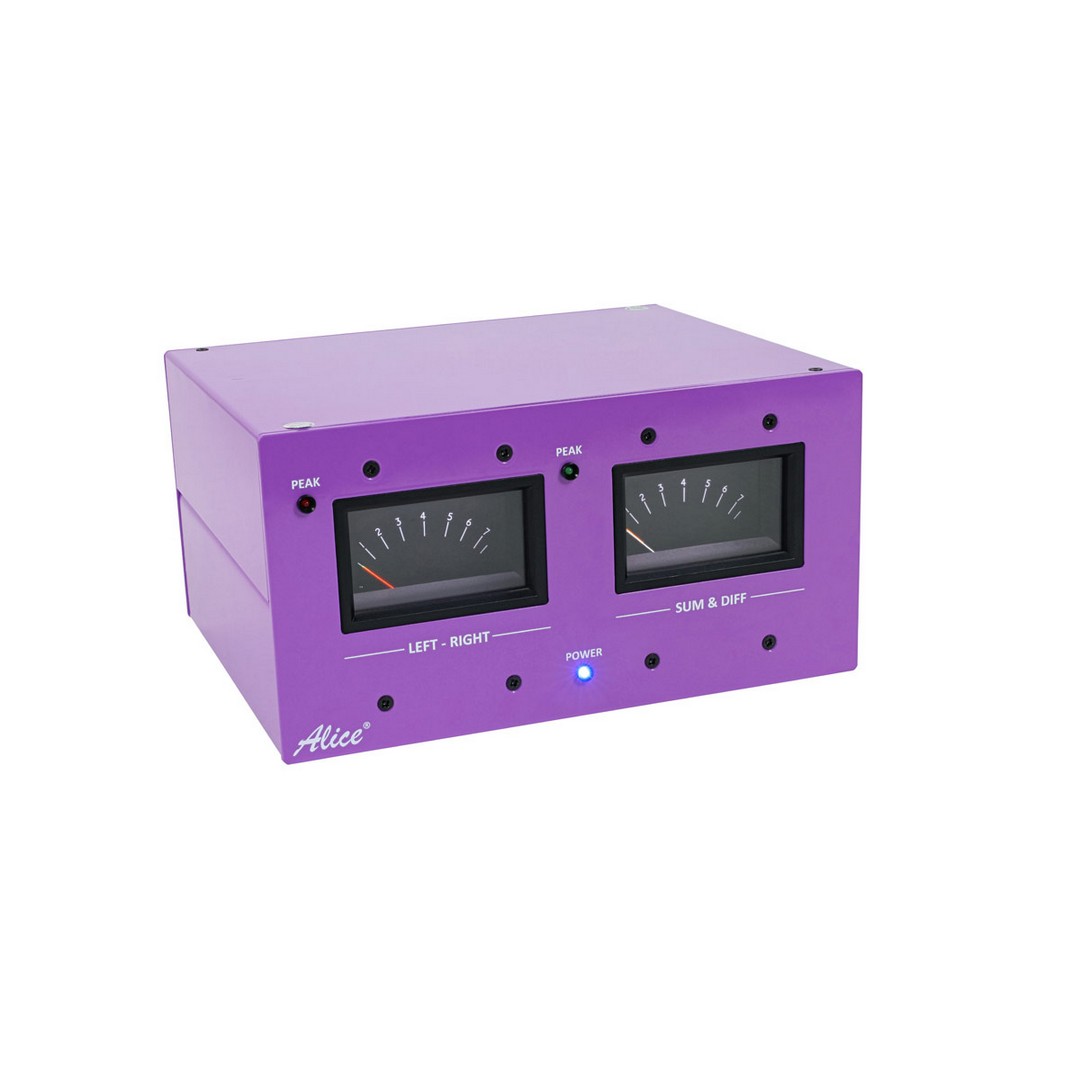

Dual Twin PPM’s z miernikami Sifam 74A i 74B
Nasze podwójne podwójne mierniki PPM są używane do monitorowania na żywo na antenie oraz w zakładach postprodukcyjnych i są nadal dostępne jako nowe z magazynu do monitorowania sygnałów lewo/prawo i suma/różnica.
- Wyposażony w zupełnie nowe mierniki Sifam 74A i 74B, karty napędowe Alice 704.
- Standardowo wyposażony w białe podświetlenie LED.

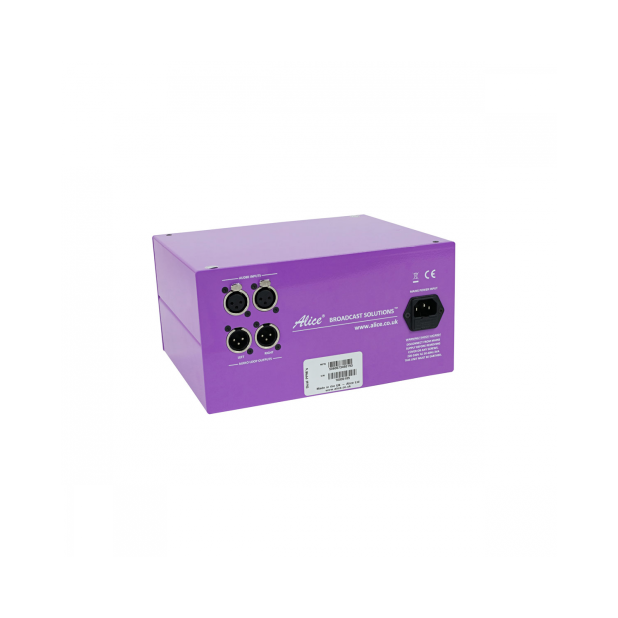

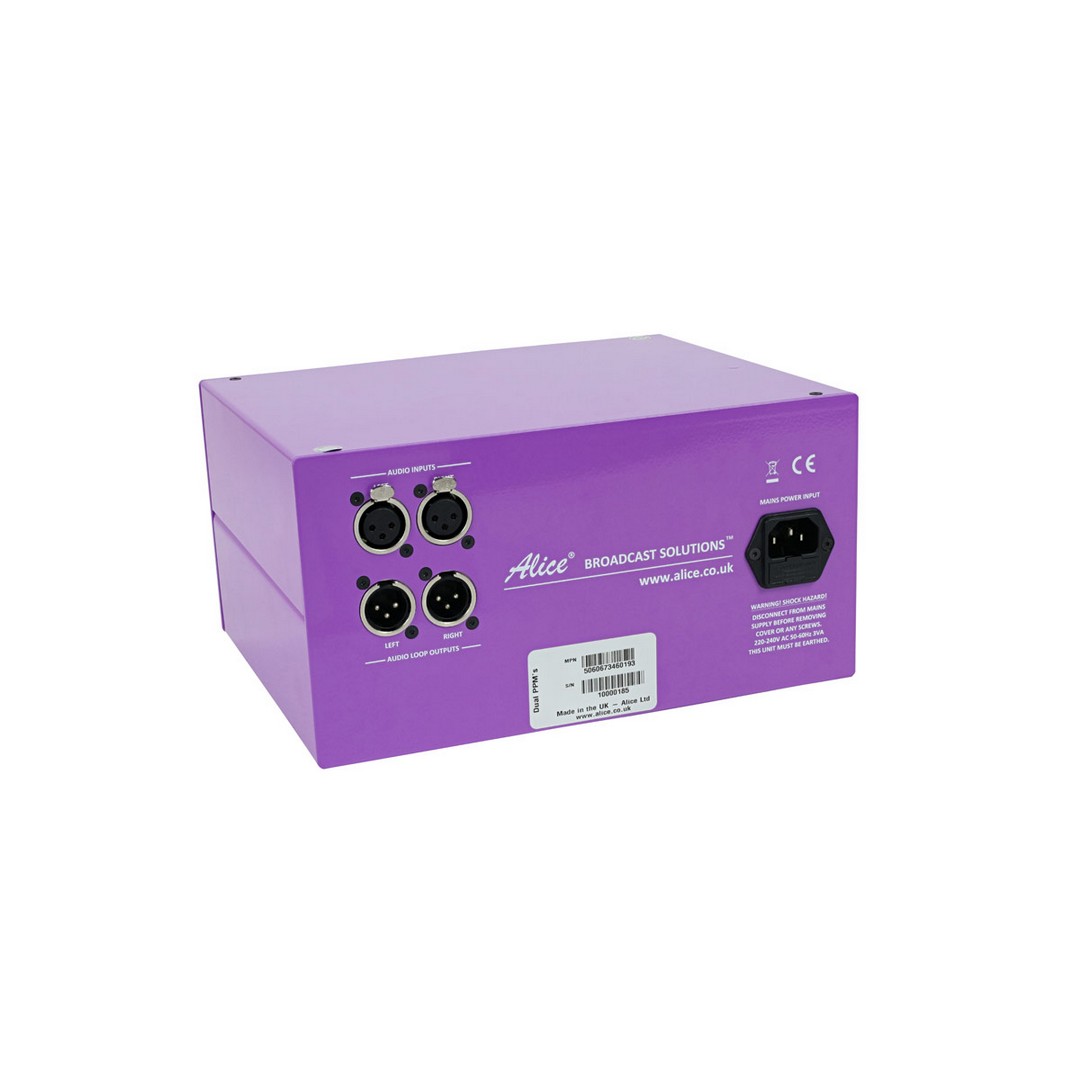

- Łączność audio odbywa się za pośrednictwem złączy Neutrik z przelotką.
- Wolnostojąca skrzynka jest zasilana z sieci IEC z bezpiecznikiem 110/240 V.
- Mierniki są ustawione zgodnie ze specyfikacją BBC – IEC 60268-10 Typ IIA.
- W 100% wyprodukowane w Wielkiej Brytanii.

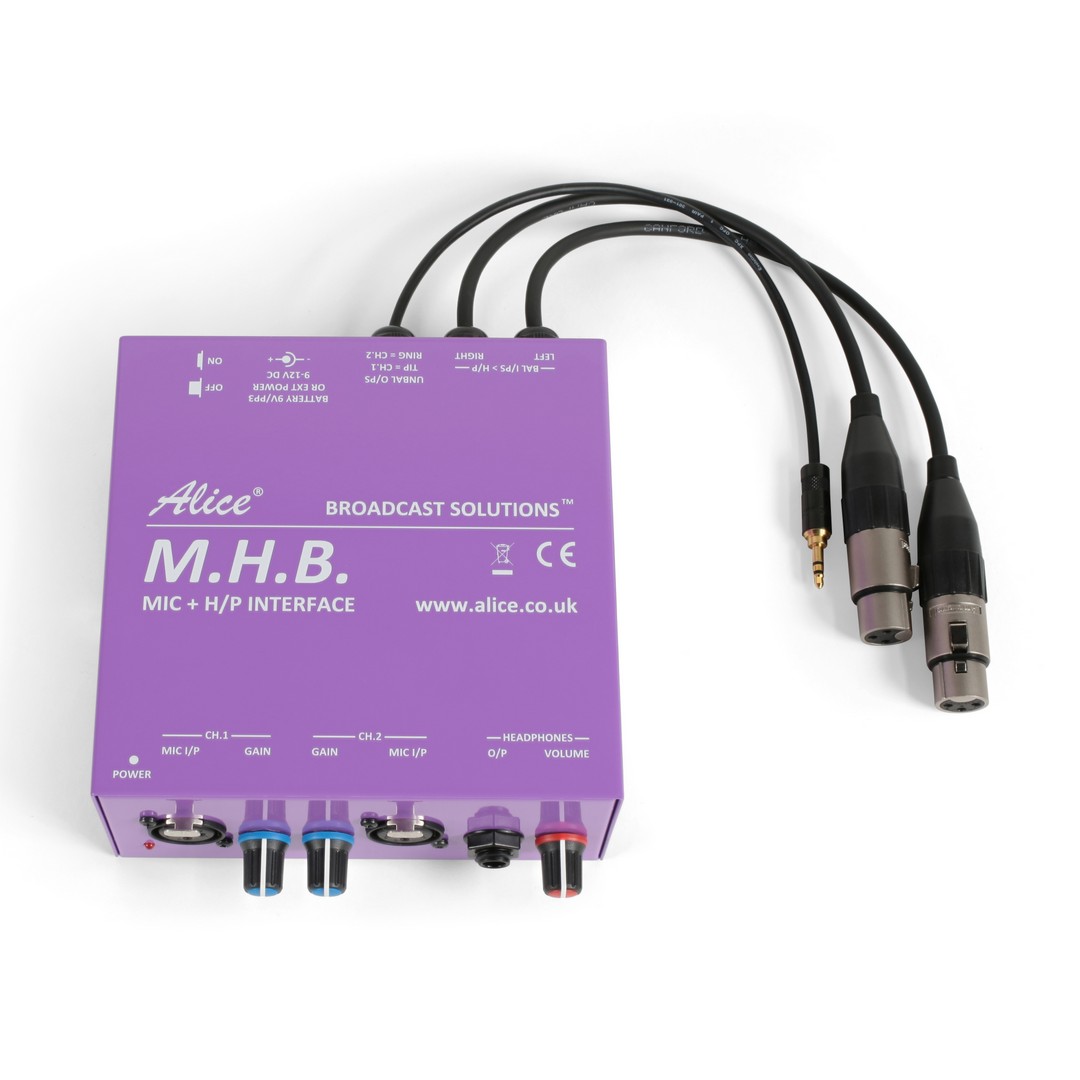

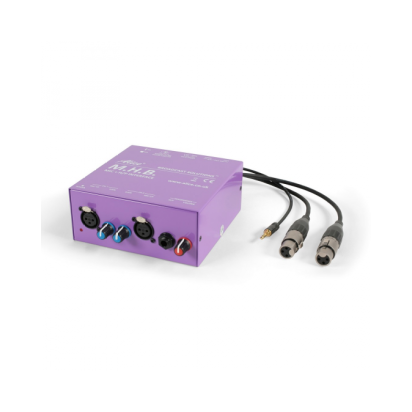

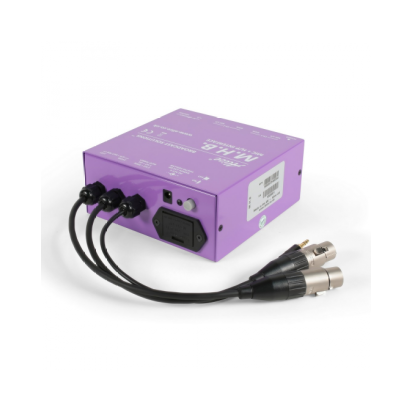

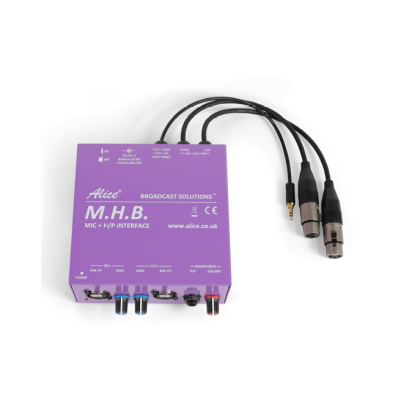

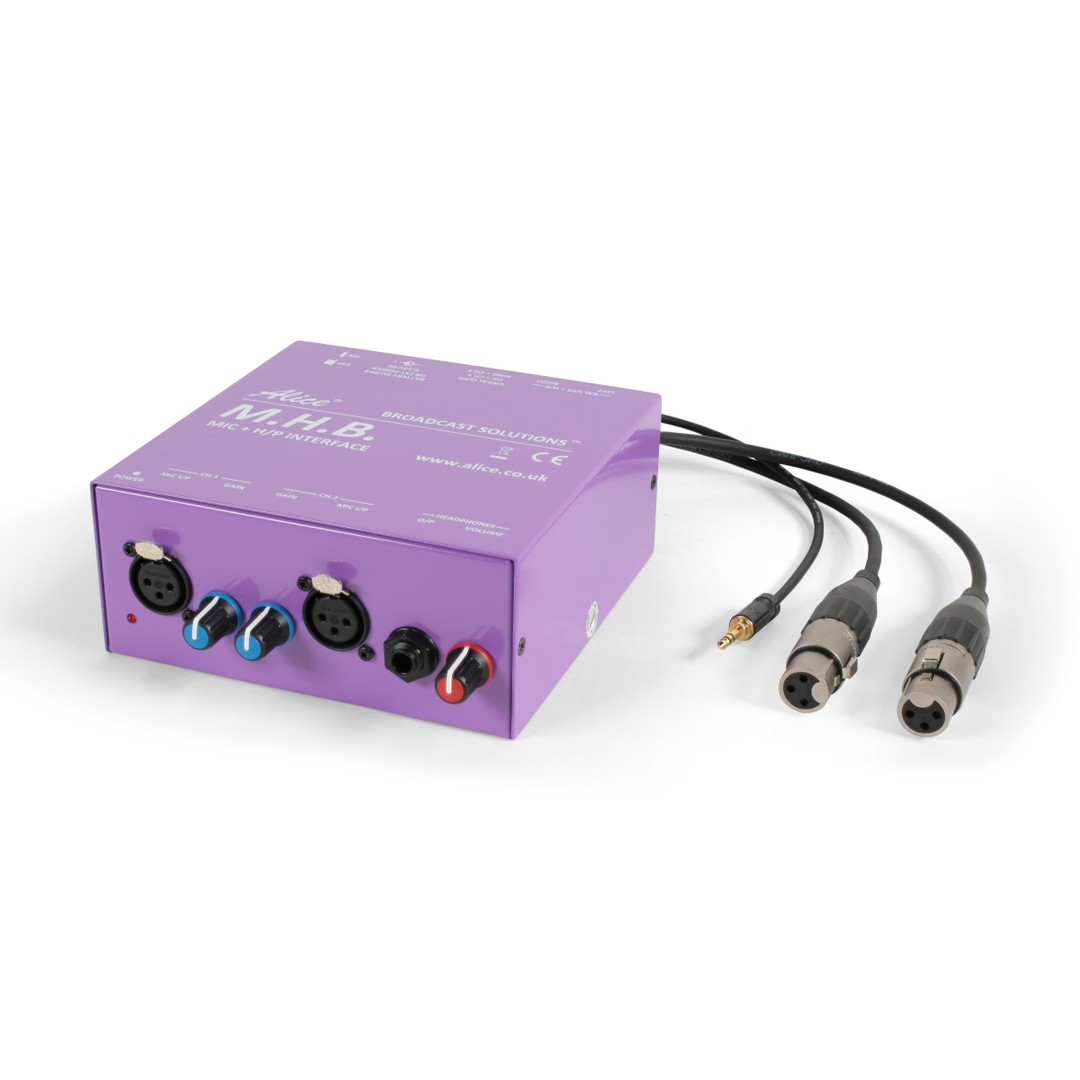

Tieline MHB
Urządzenie Alice MHB to przedłużacz wejścia mikrofonowego dla popularnego kodeka audio Tieline ViA.
- Jednostka ViA ma dodatkowe porty audio, które można podłączyć do MHB, co zapewnia dwa dodatkowe wejścia mikrofonowe oraz monitorowanie lewych i prawych słuchawek.

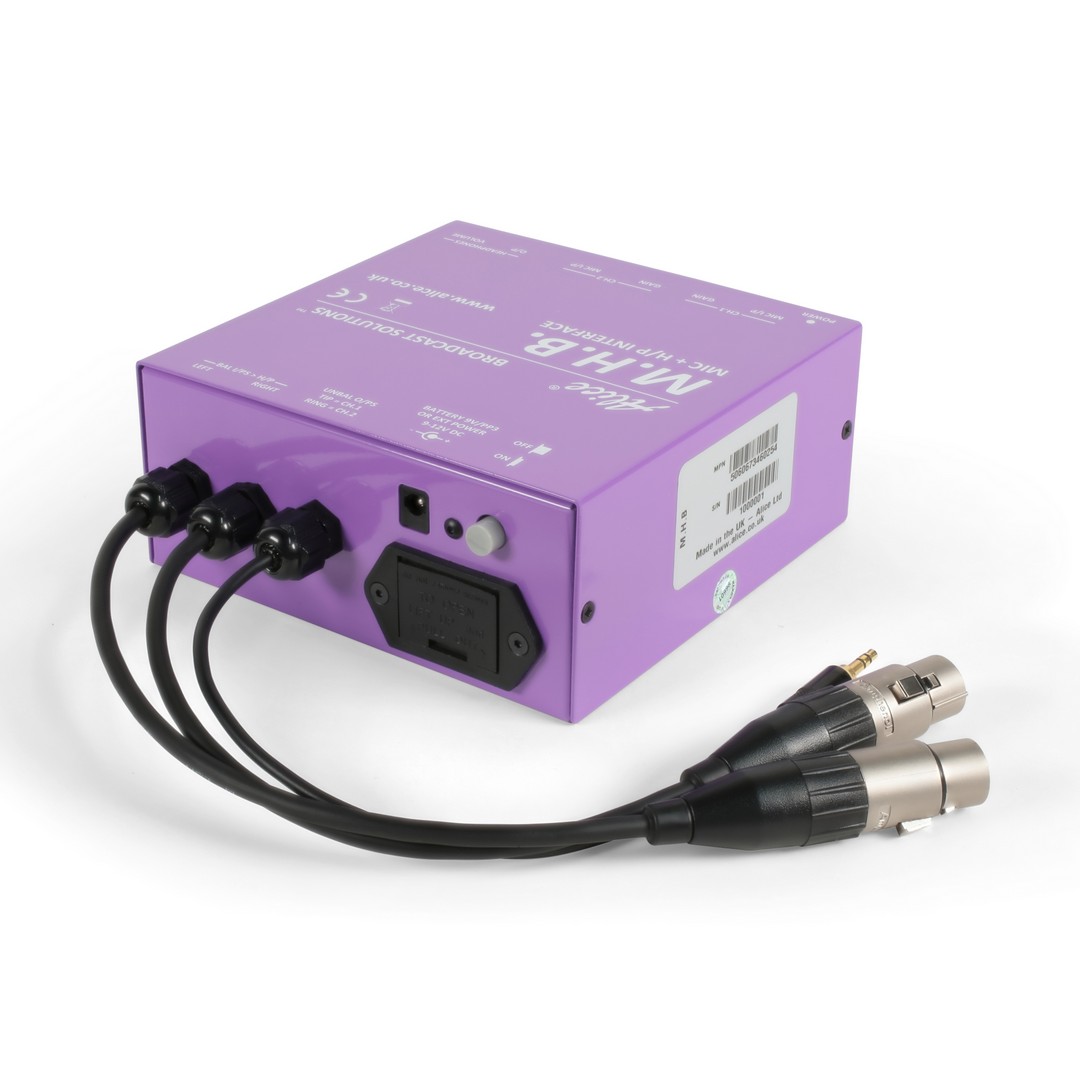

- Zasilany wewnętrzną baterią 9 V lub zasilaczem „plug-top”. Połączenia za pomocą uwięzionych przewodów audio.
- W 100% wyprodukowane w Wielkiej Brytanii
