Wzmacniacz dystrybucyjny LTC Timecode DA
Alice LTC Timecode DA to wzmacniacz dystrybucyjny typu LTC timecode montowany w 19" szafie typu rack wyposażony w sześć wyjść audio typu Neutrik oraz sześć wyjść BNC dla centrów technicznych, wozów transmisyjnych, kamery PSC oraz zagłuszania field audio mixer.
Alice DA6-2 MKII Stereo DA to wyposażony w sześć podwójnych wyjść, montowany w 19" szafie typu rack wzmacniacz dystrybucyjny o wysokiej wydajności.
Alice Multiplex DA (MPX) to montowany w szafie typu rack wzmacniacz dystrybucyjny. z funkcją multipleksowania.
DA6-2 MKII Stereo DA
Wzmacniacz dystrybucyjny DA6-2 MKII Stereo DA

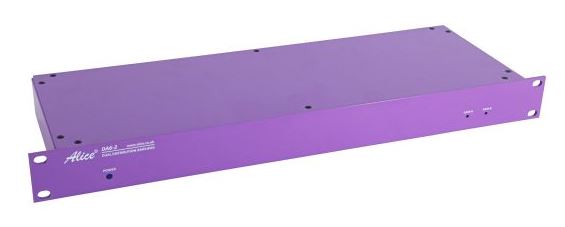

Alice DA6-2 MKII Stereo DA to wyposażony w sześć podwójnych wyjść, montowany w 19" szafie typu rack wzmacniacz dystrybucyjny o wysokiej wydajności. Zapewnia wiele feedów audio dla aplikacji stereo oraz dual mono. Posiada możliwość pracy jako 12-wyjściowy wzmacniacz dystrybucyjny.

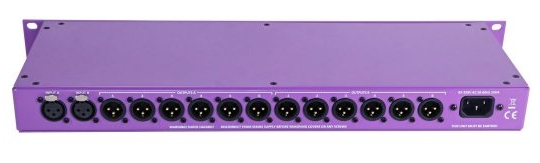

Wszystkie połączenia audio są realizowane przez profesjonalne standardowe złącza XLR i 25-drożne D-Sub. Obie wersje mają swoje wejścia za pośrednictwem pary żeńskich XLR Neutrik. Wyjścia są dostępne w dwóch opcjach: i) XLR (12 x męski z indywidualnymi wyjściami) i D-Sub (2 x męskie 25-drożne D-Sub, jeden dla lewego i jeden dla prawego przy użyciu standardu okablowania TascamTM).
Wszystkie wejścia i wyjścia są elektronicznie symetryczne i pływające, dlatego w razie potrzeby mogą być niesymetryczne (patrz poniżej). Należy zauważyć, że niezbalansowanie dowolnego wejścia lub wyjścia nie ma żadnego wpływu na poziom lub zbalansowany charakter pozostałych wejść i wyjść, więc można zastosować dowolną kombinację urządzeń zbalansowanych i niezbalansowanych.
Impedancja wejściowa DA6-2MKII jest fabrycznie ustawiona na 20 kiloomów, ale można ją zmienić na 600 omów poprzez działanie łączy wewnętrznych. Poziomy dźwięku można regulować za pomocą wieloobrotowych potencjometrów umieszczonych na przednim panelu.
Podłączenie niezbalansowanego sprzętu wymaga podłączenia styku 3 złącza XLR do styku 1 (numery styków są zazwyczaj wtopione zarówno we wtyczki, jak i gniazda). Niesymetryczne połączenia są następnie wykonane do pinu 1/3 (masa) i pinu 2 (sygnał).
Specyfikacja techniczna
- Impedancja wejściowa: wewnętrznie wybierana 20 k omów lub 600 omów zbalansowana
- Wejście: tłumienie w trybie wspólnym: typowo 60dB
- Pasmo przenoszenia: 20 Hz do 20 kHz ± 0,2 dB
- Przesunięcie fazowe: 20Hz <1° 20kHz<5°
- Hałas: -100dB (RMS 30Hz do 15kHz) przy wzmocnieniu jedności – Ref + 8dBu wyjście
- Zniekształcenia: (THD) + 8dBu wyjście: 40Hz 0,006% – 1kHz 0,006% 10kHz 0,02%
- Impedancja wyjściowa: <1 om zbalansowana i pływająca
- Minimalne obciążenie: 600 omów
- Zakres wzmocnienia: regulowany do 20dB wzmocnienia i 10dB straty
- Maks. poziom wejściowy: +28dBu
- Maks. poziom wyjściowy: +26dBu przy 5k omów +24dBu przy 600 omach 0dBu = 0,775 V RMS
- 100% wyprodukowany w Wielkiej Brytanii
- Zasilanie sieciowe: praca od 85 V do 250 V AC
- Pobór mocy: 20VA
- Szczegóły obudowy: montaż w szafie rack 1U 19″, całkowita głębokość 165mm
- Waga wysyłki: 1,95 kg
LTC Timecode DA
ALICE: Wzmacniacz dystrybucyjny LTC Timecode DA
Alice LTC Timecode DA to wzmacniacz dystrybucyjny typu LTC timecode montowany w 19" szafie typu rack wyposażony w sześć wyjść audio typu Neutrik oraz sześć wyjść BNC dla centrów technicznych, wozów transmisyjnych, kamery PSC oraz zagłuszania field audio mixer.

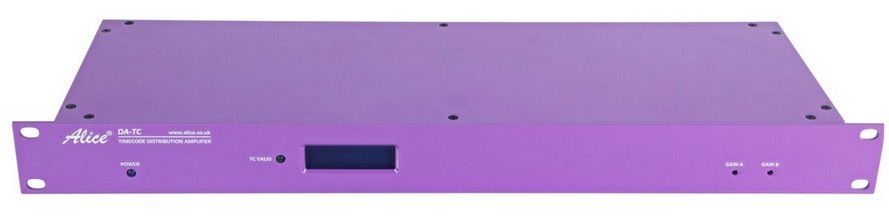

Na przednim panelu znajduje się duży podświetlany wyświetlacz LCD pokazujący kod czasowy. Wyświetlacz można również zaprogramować tak, aby wyświetlał nazwę firmy lub inny komunikat podczas uruchamiania. Te opcje można zamówić w momencie składania zamówienia.
Zastosowania obejmują fotografowanie na miejscu z kamerami PSC i przenośnymi mikserami audio, które wymagają zaciętego sygnału kodu czasowego LTC, zewnętrzne ciężarówki transmisyjne lub instalacje stałe, które wymagają przesłania kodu czasowego do mikserów wizyjnych, EVS, mikserów audio i zegarów studyjnych itp.

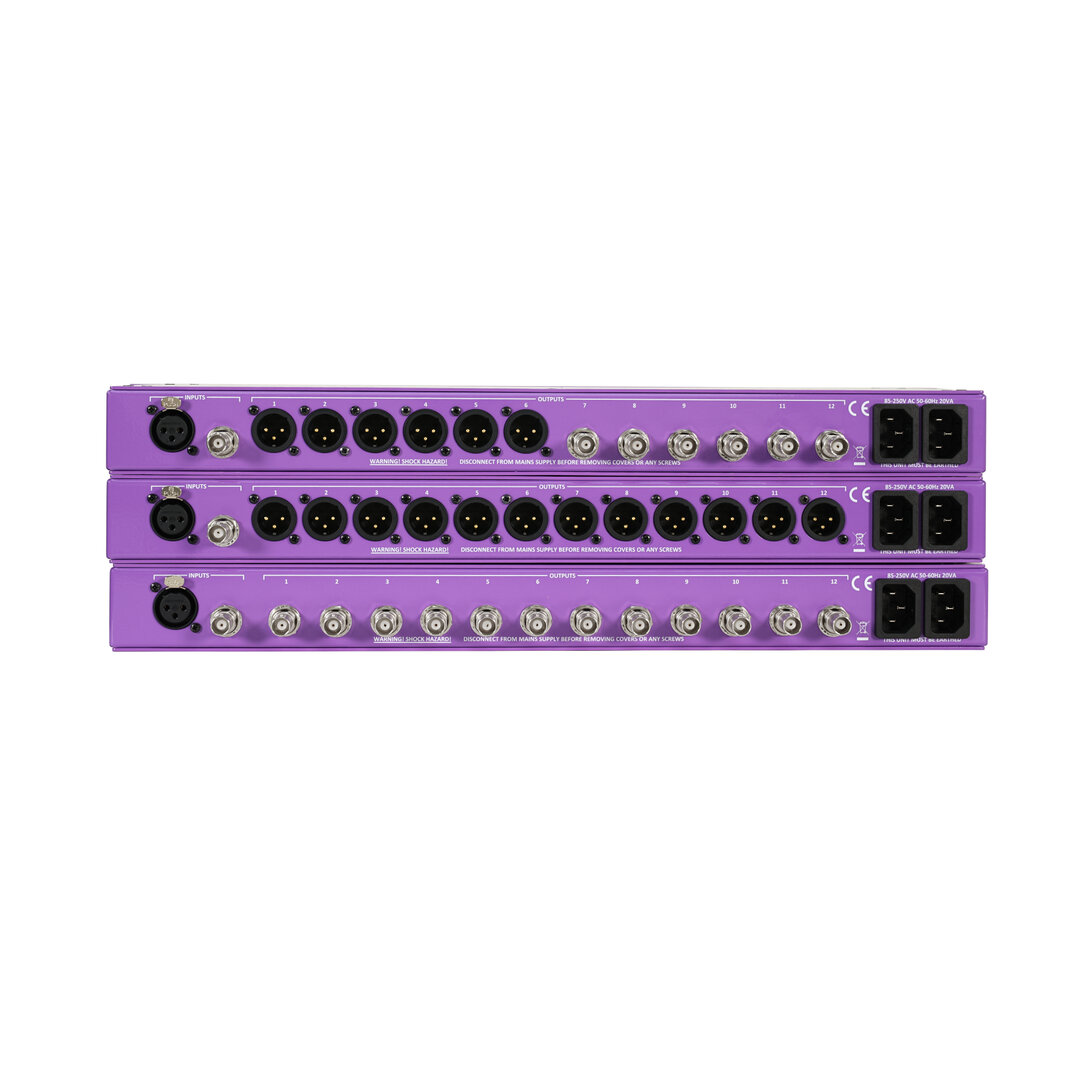

Urządzenie dostępne w różnych wersjach:

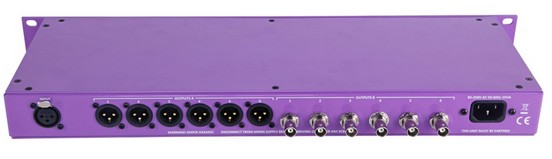

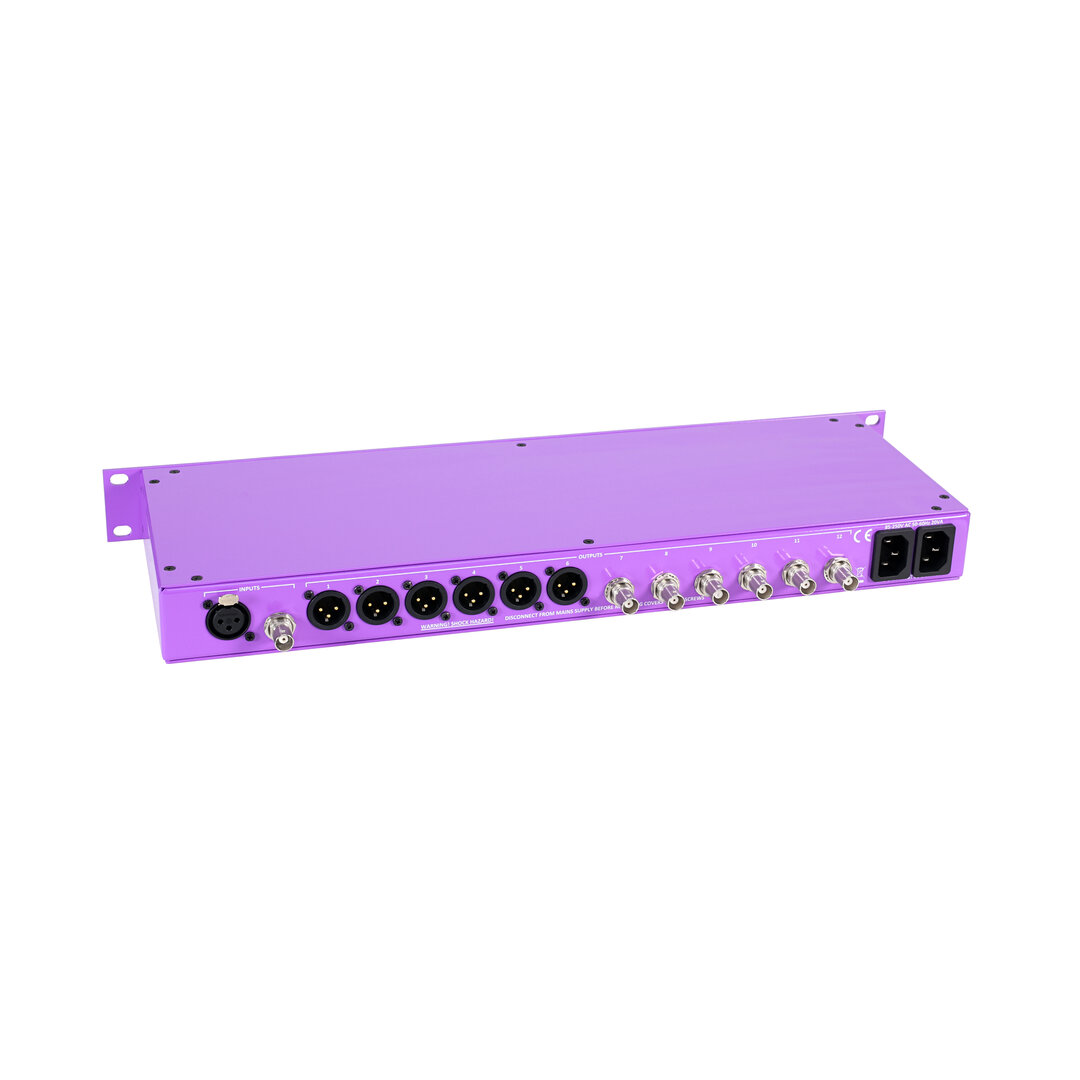

- Typ A: wejście XLR oraz 6 wyjść XLR i 6 BNC

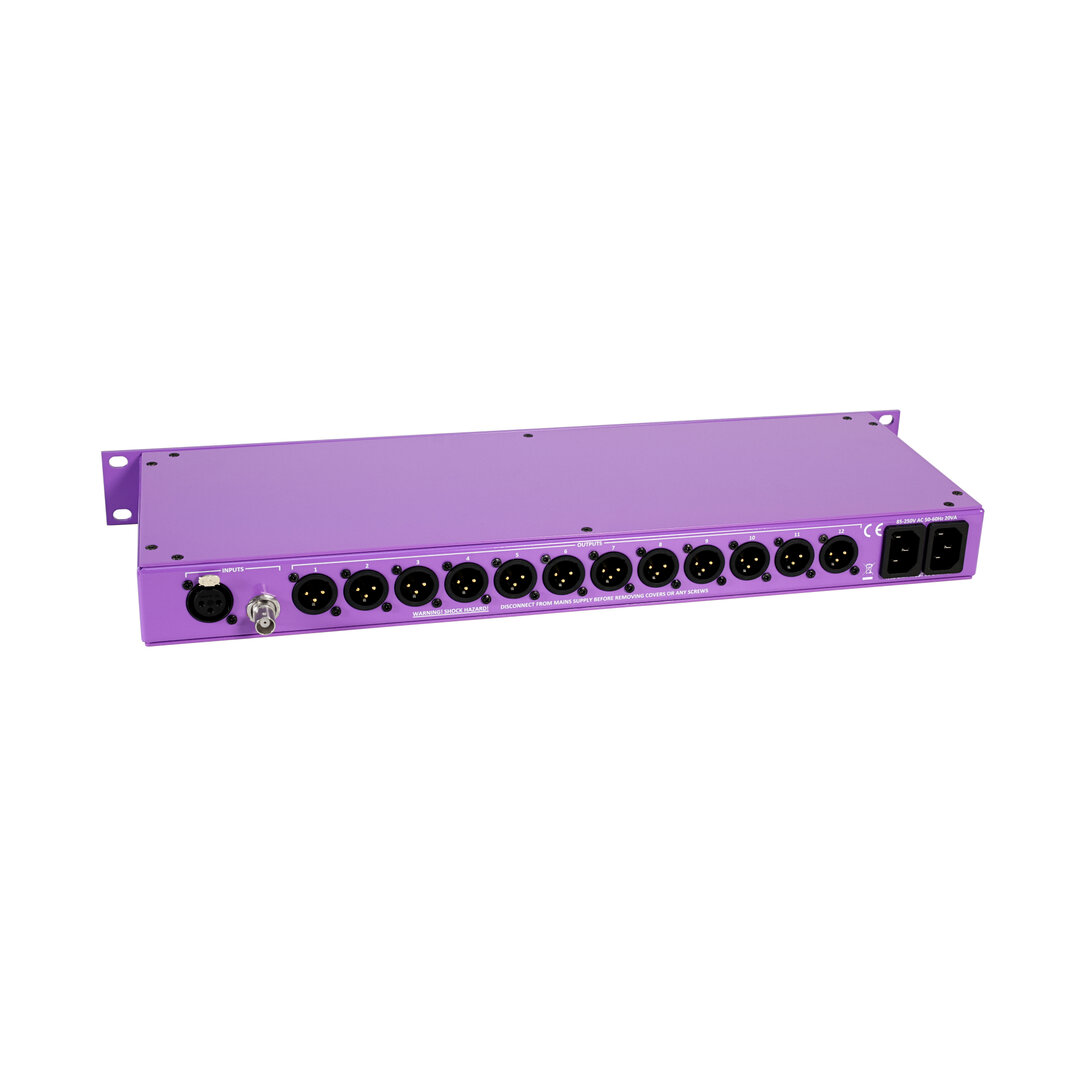

- Typ B: wejście XLR i 12 wyjść XLR

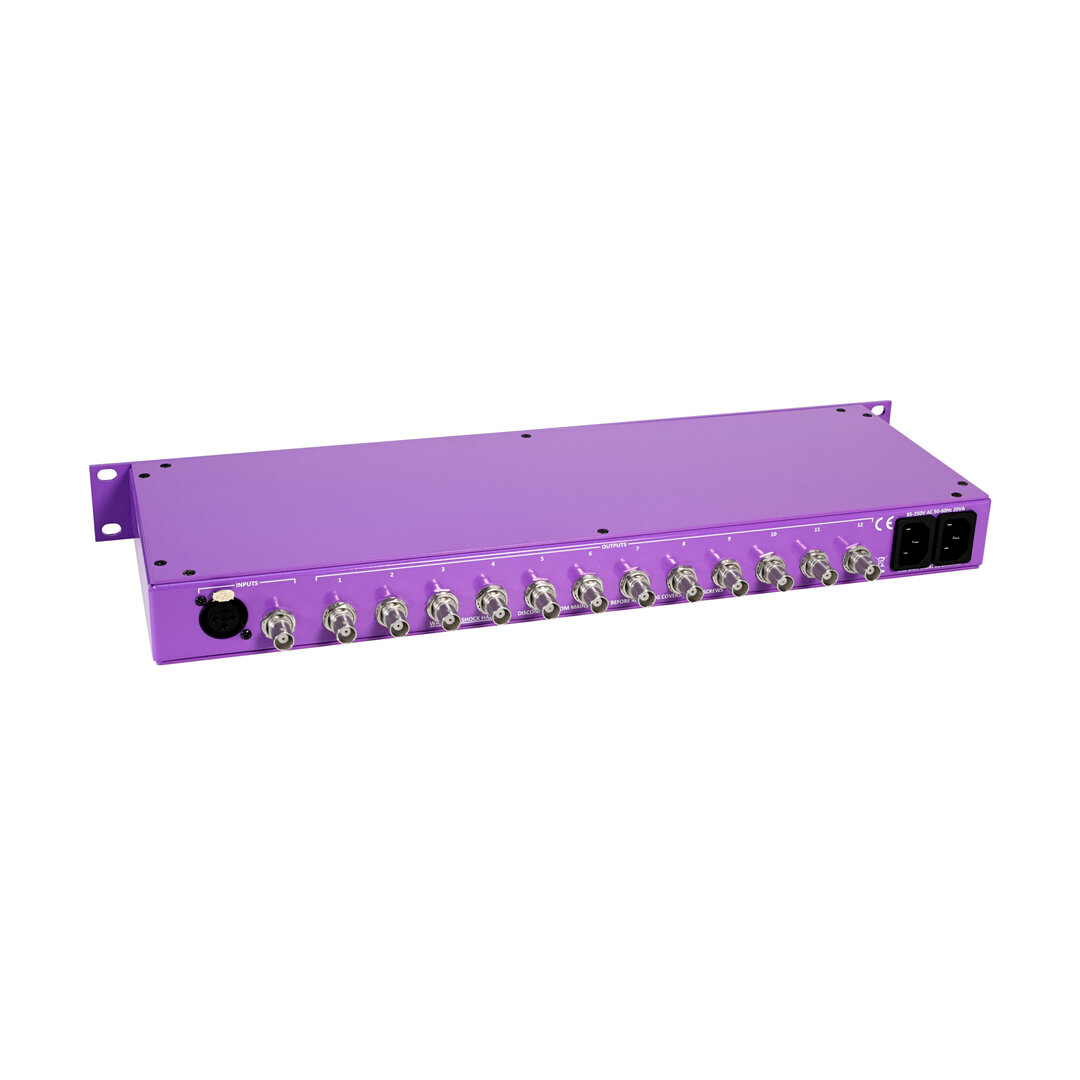

- Typ C: wejście BNC i 12 wyjść BNC
Specyfikacja techniczna
- Impedancja wejściowa: wewnętrznie wybierana 20 k omów lub 600 omów zbalansowana
- Wejście: tłumienie w trybie wspólnym: typowo 60dB
- Pasmo przenoszenia: 20 Hz do 20 kHz ± 0,2 dB
- Hałas: -100dB (RMS 30Hz do 15kHz) przy wzmocnieniu jedności - wyjście Ref + 8dBu
- Zniekształcenia: (THD) + 8dBu wyjście: 40Hz 0,006% - 1kHz 0,006% 10kHz 0,02%
- Impedancja wyjściowa: <1 om zbalansowana i pływająca
- Minimalne obciążenie: 600 omów
- Zakres wzmocnienia: regulowany do 20dB wzmocnienia i 10dB straty
- Maks. poziom wejściowy: +28dBu
- Maks. poziom wyjściowy: +26dBu przy 5k omów +24dBu przy 600 omach
- 0dBu = 0,775 V RMS
- Rozpoznawalny kod czasowy podświetla obecny kod czasowy - zielona dioda LED
- Usunięcie kodu czasowego pokazuje „brak kodu czasowego” na wyświetlaczu
- Zasilanie sieciowe: praca od 85 V do 285 V AC
- Pobór mocy: 20VA
- Szczegóły obudowy: montaż w szafie rack 1U 19", całkowita głębokość 165 mm
- Waga przesyłki: 2Kg
Multiplex DA
Alice: wzmacniacz dystrybucyjny Multiplex DA (MPX)

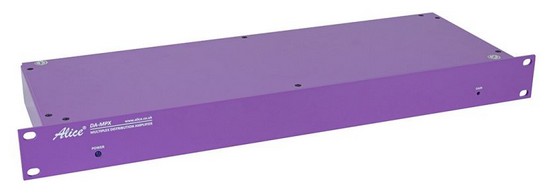

Alice Multiplex DA (MPX) to montowany w szafie typu rack wzmacniacz dystrybucyjny. z funkcją multipleksowania. Zapewnia wiele feedów MPX do głównych i czuwających systemów transmisyjnych, zautomatyzowanych jednostek change-over, detektorów ciszy oraz obiektów wyposażonych w zdalne systemy monitoringu.
Jedno wejście zapewnia sześć buforowanych wyjść.
Regulacja poziomu jest dostępna na panelu przednim.
Specyfikacja techniczna
- Impedancja: 75 omów
- Złącza wejściowe i wyjściowe: BNC
- Pasmo przenoszenia: 20 Hz do 80 kHz ± 0,2 dB
- Pasmo przenoszenia: (THD) + 10dBu: 10Hz -0,03dB, 1kHz 0,00dB i 80kHz +0,02dB
- Zniekształcenia: +10dBu @ 1kHz -87dBu (0,004%) i +19 @ 1kHz -90dBu (0,003%)
- Poziom hałasu: ~98dB nieważony
- Zakres wzmocnienia: regulowany od -10dB do +20dB
- Zasilanie sieciowe: praca od 85 V do 250 V AC
- Pobór mocy: 20VA
- Szczegóły obudowy: montaż w szafie rack 1U 19″, całkowita głębokość 165mm
- Waga wysyłki: 1,95 kg
